特性
- 在Li+电池有效供电电压范围内，效率为93% (最高)/85% (平均) (P LED /P BATT )
- 1% LED电流精度
- 总驱动电流达125mA
- 自适应1倍/1.5倍模式切换
-
单线、串行脉冲调节亮度(MAX8630X)
- 主屏和子屏具有独立的开/关/亮度调节
- 线性调节等级――满幅、31/32、30/32、... 1/32
- 直接PWM亮度调节(MAX8630W)
- 15mA、18mA、20mA和25mA满量程版本
- 0.1µA低关断电流
- 软启动消除浪涌电流
- 输出过压保护
- 过热降额功能保护LED功能
- 14引脚、3mm x 3mm、TDFN封装

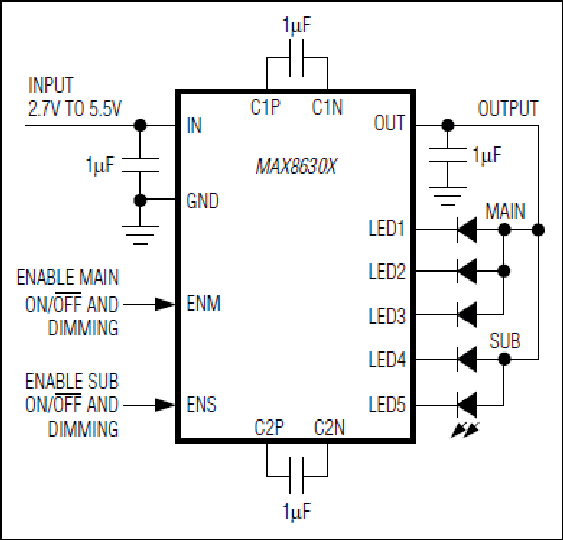

MAX8630W/MAX8630X电荷泵能以总计125mA的恒定电流驱动多达5个白光LED。利用自适应1倍/1.5倍电荷泵和超低压差电流调节器，可在单节Li+电池的有效电压范围内获得较高的效率。1MHz固定开关频率允许选用纤小的外部元件。经过优化的稳压方法保证低EMI和低输入纹波。当环境温度过高时，内置降额功能可以防止LED过热。
MAX8630W/MAX8630X的满量程LED电流由工厂微调为15mA、18mA、20mA和25mA。MAX8630X使用两个使能输入(ENM用于3个主屏LED，ENS用于2个子屏LED)进行简单的开/关控制和32个线性等级的单线、串行脉冲亮度调节。MAX8630W直接使用一路PWM输入(PWM)控制所有5个LED的电流，其直流电流与PWM占空比成正比。如果ENM和ENS (或PWM)保持低电平的时间超过4ms，MAX8630_将进入关断模式。MAX8630W/MAX8630X提供14引脚、3mm x 3mm、TQFN封装(最大高度0.8mm)。
应用
- 蜂窝电话与智能电话
- 显示器背光(可驱动多达5只LED)
- 主屏(3 LED) + 次屏(2 LED)显示器
- PDA、数码相机和便携式摄像机
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 3 |
||||
|
|
可提供完备偏置的白光LED电源，用于TFT显示器 |
|||
|
|
高效率、升压型转换器，用于白光LED主、次屏显示器背光 |
|||
|
|
白光LED、 1倍/1.5倍电荷泵，适用于主屏和次屏显示器 |
|||
|
升压型 LED 驱动器 5 |
||||
|
过期 |
高效率、36V、升压型变换器，提供T A 降额工作，可驱动2至9个白光LED |
|||
|
最后购买期限 |
高效率、36V、升压型变换器，提供T A 降额工作，可驱动2至9个白光LED |
|||
|
量产 |
高效率、26V、升压型转换器，用于2到6只白光LED |
|||
|
量产 |
高效率、26V、升压型转换器，用于2到6只白光LED |
|||
|
量产 |
白光LED升压型转换器，SOT23封装 |
|||
|
无电感器型 (充电泵) LED 驱动器 3 |
||||
|
量产 |
480mA白光LED 1倍/1.5倍/2倍电荷泵，用于背光和相机闪光灯 |
|||
|
量产 |
180mA、1倍/2倍、白光LED电荷泵，3mm x 3mm TDFN封装 |
|||
|
量产 |
白光LED、1倍/1.5倍电荷泵，UCSP封装和薄型QFN封装 |
|||
