特性
- 无须调节的真正14位性能
- 在单片封装内集成了八路DAC
- 缓冲电压输出
- 单极性或双极性电压摆幅达(V SS + 2.5V)至(V DD - 2.5V)
- 31µs输出建立时间
- 低功耗：8mA (典型)
- 小型44引脚MQFP封装
- 双缓冲数字输入
- 异步加载同时更新所有DAC
- 异步/CLR强制所有DAC输出至DUTGND_ _ 电位
MX7841为8通道14位、电压输出数模转换器(DAC)。片内的精密输出放大器提供电压输出。器件工作于±15V电源，其双极性输出电压摆幅为(V SS + 2.5V)至(V DD - 2.5V) ，且无需任何外部元件。MX7841具有三对差分基准输入；其中两对各连接到两个DAC，第三对连接四个DAC。基准是独立控制的，为各自DAC提供不同的满幅输出电压。

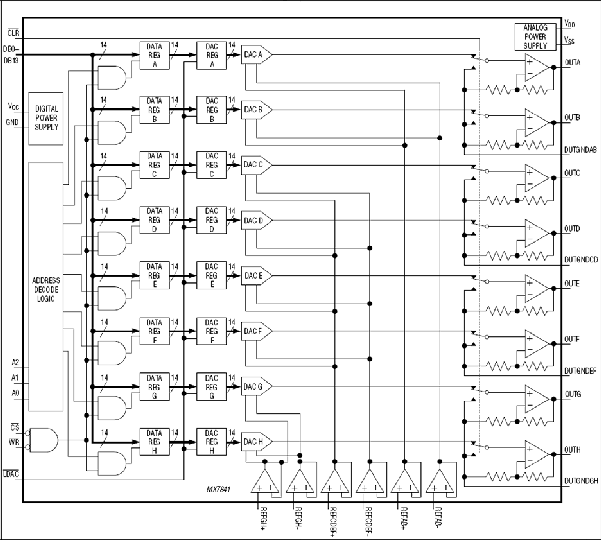

MX7841具有14位并行数据总线的双缓冲逻辑接口。每路DAC有一个输入锁存器和一个DAC锁存器。DAC锁存器中的数据转换为输出电压。八个输入锁存器采用三条地址线寻址。单个写指令将数据加载到输入锁存器。异步加载输入(/LDAC)传输数据从输入锁存器到DAC锁存器。/LDAC输入控制所有的DAC；因此，所有的DAC能够通过使能/LDAC实现同时更新。异步/CLR输入将所有八路DAC的输出设定到各自运放的DUTGND输入。值得注意的是，/CLR是CMOS输入，由V DD 供电。其它所有的逻辑输入均为TTL/CMOS兼容的。MX7841引脚兼容于AD7841。
应用
- 任意函数发生器
- 自动测试设备(ATE)
- 航空电子设备
- 数字增益与失调调节
- 工业过程控制
- 元件数最少的模拟系统
- SONET应用
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
八通道、13位、电压输出DAC，并行接口 |
|||
