MAX8792数据手册和产品信息

发布时间: 2024-11-11 09:20:34
来源: analog.com

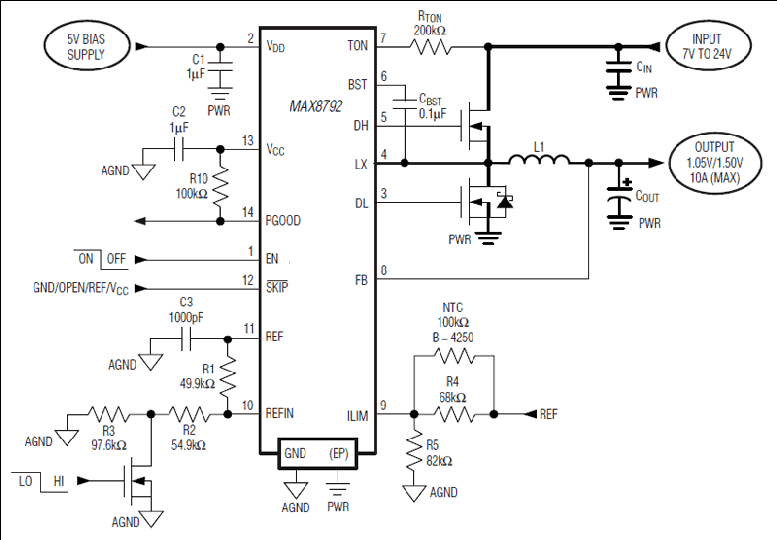

MAX8792:典型工作电路
.
特性
  • 具有快速瞬态响应的Quick-PWM控制架构
  • 支持任何类型的输出电容
    • 采用聚合物/钽电容时,无需补偿设计
    • 采用陶瓷输出电容时,需进行外部补偿实现稳定工作
  • 2V ±10mV精密基准
  • 动态可调节输出电压(0至0.9V IN )
    • 反馈输入电压范围为0至2V REFIN
    • 在整个输入电源和负载变化范围内,V OUT 精度保持在0.5%
  • 26V最大额定输入电压
  • 可调节的谷电流限制保护
    • 采用NTC进行热补偿
    • 支持折返式限流
  • 开关频率可由电阻设置
  • 过压保护
  • 欠压保护/热保护
  • 电压软启动和软关断
  • 单调上电至预充输出
  • 电源就绪窗比较器
.

MAX8792脉宽调制(PWM)控制器具有高效率、出色的瞬态响应和极高的直流输出精度,能够将较高的电池电压转换成笔记本电脑内部的核或芯片组/RAM所需的低电压偏置电源。输出电压由动态REFIN控制,该动态电压支持0至2V的输入范围。REFIN调节与反馈输入端的电阻分压器相结合,可将MAX8792输出电压设置在0至0.9V IN 之间。

Maxim专有的Quick-PWM™快速响应、固定导通时间PWM控制架构可轻松应对宽输入/输出电压比(低占空比),并对负载瞬变提供100ns的“立即导通”响应,同时保持相对固定的开关频率。内置的驱动器具有很强的驱动能力,可使MAX8792有效驱动较大的同步整流MOSFET。

控制器检测流过同步整流器的电流,从而实现低成本、高效谷电流限制保护。可调节的限流门限提高了设计灵活性,采用NTC可实现热补偿保护;采用输出分压方式能够实现折返式限流保护。

MAX8792包含电压控制的软启动和软关断,有效抑制输入浪涌电流,保证单调上电(到达预充电压),并可预置上电时间。该控制器还具有输出故障保护(欠压和过压保护)以及热故障保护功能。

MAX8792采用小型14引脚、3mm x 3mm、TDFN封装。对于空间受限的应用,请参见采用小型40引脚、6mm x 6mm、TQFN封装的内置10A、26V MOSFET的降压控制器MAX17016。

应用

  • DDR存储—VDDQ或VTT
  • GPU核电源
  • I/O和芯片组供电电源
  • 笔记本电脑
  • 负载点应用
  • 降压型电源
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX8792ETD+ 14-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX8792ETD+T 14-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

评估套件 1

MAX8792EVKIT

MAX8792评估板
