特性
- 单电源供电：2.5 V至6 V
- 高输出电流：±250 mA
- 极低关断电源电流：100 nA
- 低电源电流：每个放大器750 μA
- 宽带宽：3 MHz
- 压摆率：5 V/μs
- 无反相
- 极低输入偏置电流
- 关断模式下为高阻抗输出
- 单位增益稳定
AD8591、AD8592和AD8594分别是单路、双路和四路轨到轨输入与输出、单电源放大器，具有250 mA输出驱动电流和省电关断模式。AD8592的每个放大器均具有独立的关断功能。当两个放大器均处于关断模式时，总电源电流降至1 µA以下。AD8591和AD8594均内置一个主关断功能，可将总电源电流降至1 µA以下。在关断模式下，所有放大器输出均处于高阻抗状态。
这几款放大器具有极低的输入偏置电流，适合积分器和二极管放大应用。输出在使用几乎任何容性负载的情况下均可保持稳定。在主动模式下，每个放大器的电源电流小于750 μA。
轨到轨输入与输出摆幅能力使设计人员能够在单电源系统中缓冲CMOS DAC、ASIC及其它宽输出摆幅器件。

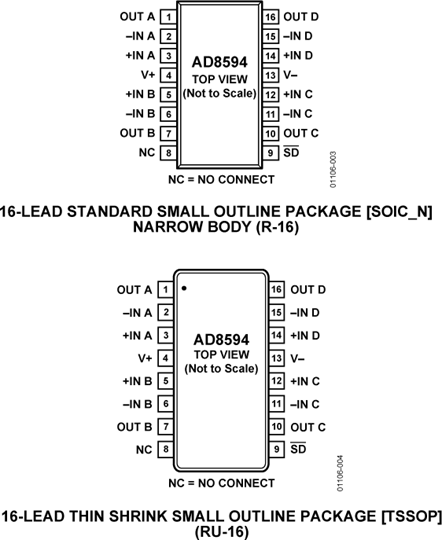

AD8591、AD8592和AD8594的额定工作温度范围为−40°C至+85°C工业温度范围。AD8591单路放大器采用6引脚小型SOT-23封装。AD8592双路放大器采用10引脚表面贴装MSOP封装。AD8594四通道放大器采用16引脚窄体SOIC和16引脚TSSOP两种封装。
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
量产 |
低功耗、3.6MHZ、低噪声、轨到轨输出、四通道运算放大器 |
|
|
量产 |
低功耗、3.6MHZ、低噪声、轨到轨输出、四通道运算放大器 |
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
SPICE 模型
