特性
-
高成效微控制器,适用于低功耗、高可靠性设备
- Arm Cortex-M4 FPU处理器,高达100MHz
- 384KB闪存,带纠错
- 160KB SRAM (128KB支持ECC),可选择在最低功耗模式下保持数据
- 16KB统一缓存,带ECC
- UART引导装载程序
-
双或单电源操作
- 0.9–1.1V V CORE 超低电源电压
- 内部LDO利用1.7V至3.6V单电源工作
- 宽工作温度范围:-40°C至+105°C
-
灵活的时钟方案
- 内部高速100MHz振荡器
- 内部低功耗7.3728MHz和超低功耗80kHz振荡器
- 14MHz至32MHz振荡器(要求外部晶振)
- 32.768kHz振荡器(要求外部晶振)
- 用于内核的外部时钟输入
- 用于LPUART和LPTMR的外部时钟输入
-
电源管理最大程度延长电池应用的工作时间
- 44µA/MHz工作功耗 @ 0.9V,高达12MHz
- 50µA/MHz工作功耗 @ 1.1V,高达100MHz
- 备份模式下全存储空间保持功耗为2.6µA @ V DD = 1.8V
- 超低功耗RTC:350nA @ Vsub>DD = 1.8V
- 从LPUART或LPTMR唤醒
-
最优外设组合,提高平台扩展性
- 31个通用I/O引脚
- 3个SPI主机/从机(高达50MHz)
- 3个4-Wire UART (高达4MBAUD)
- 1个低功耗UART (LPUART)
- 3个I²C主机/从机,3.4Mbps高速
- 八通道标准DMA控制器
- 3个32位定时器(TMR)
- 2个低功耗32位定时器(LPTMR)
- 2个窗型看门狗定时器
- 1通道用于数字音频接口的I²S从机
-
安全性和完整性
- 提供安全引导
- AES 128/192/256硬件加速引擎
- TRNG符合SP800-90B标准
- 32位CRC加速引擎

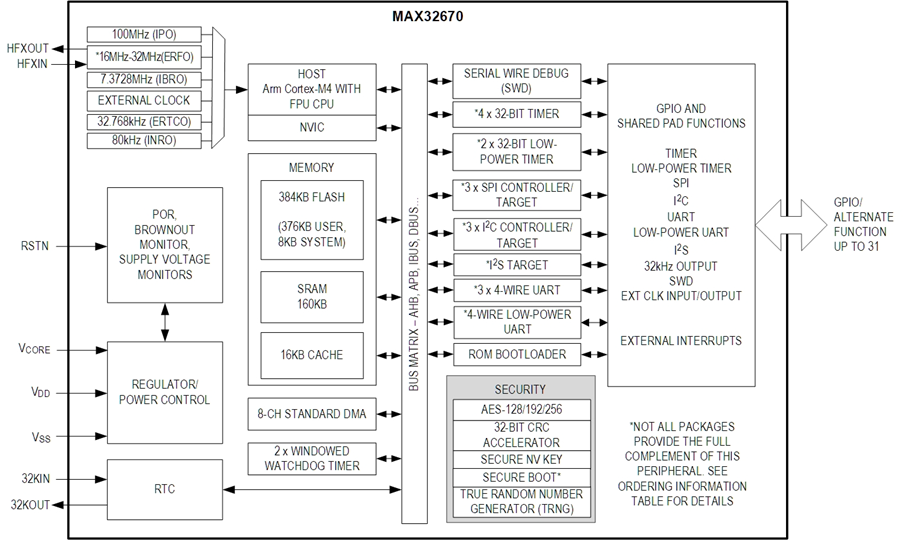

在Darwin家族中,MAX32670是一款超低功耗、高性价比、高可靠性的32位微控制器,在实现复杂的传感器处理设计的同时不会影响电池寿命。器件集成了高度灵活性的多功能电源管理单元与功能强大的Arm® Cortex®-M4 (带浮点运算单元,FPU)。MAX32670也为传统设计从8或16位微控制器升级提供了简便、成本优化的途径。
器件集成高达384KB闪存和160KB SRAM承载应用程序和传感器代码。在整个闪存、RAM和缓存全领域内支持纠错码(ECC),支持单比特纠错和双比特检测(SEC-DED),确保超高可靠性的代码执行支持一些要求苛刻的应用。另外集成了一些附加功能,例如集成了两个窗型看门狗定时器,具有极高的灵活性和独立时钟,进一步增强了方案的可靠性。掉电检测功能确保掉电、上电以及意外电源瞬变期间系统的正确工作。
器件集成了多种高速外设,例如3.4MHz I²C、50MHz SPI和4MBAUD UARTs,最大程度提高通信带宽。此外,提供一个低功耗UART可在最低功耗休眠模式下运行,促进唤醒而避免丢失任何数据。提供总共6个具有I/O功能的定时器,包括2个低功耗定时器,即使在最低功耗休眠模式下也可以进行脉冲计数、捕获/比较和PWM。该器件将全部这些功能集成到微小尺寸封装中:5mm x 5mm、40引脚TQFN-EP封装和1.7mm x 2.2mm、24焊球WLP封装。
应用
- 算法协处理器
- 电池供电医疗设备
- 工业传感器
- 光通信模块
- 安全无线电调制解调器控制器
- 智能传感器控制器
- 系统辅助功能控制器
