特性
LT ® 3692A 是一款双通道、电流模式 PWM 降压型 DC/DC 转换器，具有两个内部 3.8A 开关。用于每个通道的独立输入电压、停机、反馈、软起动、UVLO 电流限制和比较器引脚简化了复杂的电源跟踪和排序要求。
为了优化效率和组件尺寸，两个转换器均具有一个可编程最大电流限值，并同步至一个共用的外部时钟输入或一个可由电阻器设定的 250kHz 至 2.25MHz 固定内部振荡器。该器件为通道 1 提供了一个分频器，旨在进一步优化组件尺寸。在所有的频率条件下通道之间均保持了 180° 的相位关系，从而减小了电压纹波和组件尺寸。提供了一个用于对多个稳压器进行同步处理的时钟输出。
通过允许开关在多个时钟周期内保持导通状态 (仅在升压电容器需要再充电时断开) 改善了最小输入至输出电压比。独立的通道运作可采用 SHDN 引脚来设置。将两个转换器全部停用可把总静态电流减小至 <10μA。
LT3692A 是 LT3692 的一款改良型版本，具有缩短了的最小导通时间。
Applications
- 汽车电源
- 分布式电源调节
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3692AEFE#PBF
量产
LT3692AEFE#TRPBF
量产
LT3692AHFE#PBF
量产
LT3692AHFE#TRPBF
量产
LT3692AIFE#PBF
量产
LT3692AIFE#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3692AEFE#PBF
量产
LT3692AEFE#TRPBF
量产
LT3692AHFE#PBF
量产
LT3692AHFE#TRPBF
量产
LT3692AIFE#PBF
量产
LT3692AIFE#TRPBF
量产
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
多个输出降压调节器 1 |
||||
|
推荐新设计使用 |
具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器 |
|||
|
高压热插拔控制器 1 |
||||
|
推荐新设计使用 |
具理想二极管的浪涌抑制器 |
|||
|
硅振荡器 1 |
||||
|
|
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器 |
|||
|
数字电源系统管理器 1 |
||||
|
推荐新设计使用 |
具有精确输出电流的 4 通道 PMBus 电源系统管理器 |
|||
|
双电源监控器 1 |
||||
|
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
|||
评估套件 1

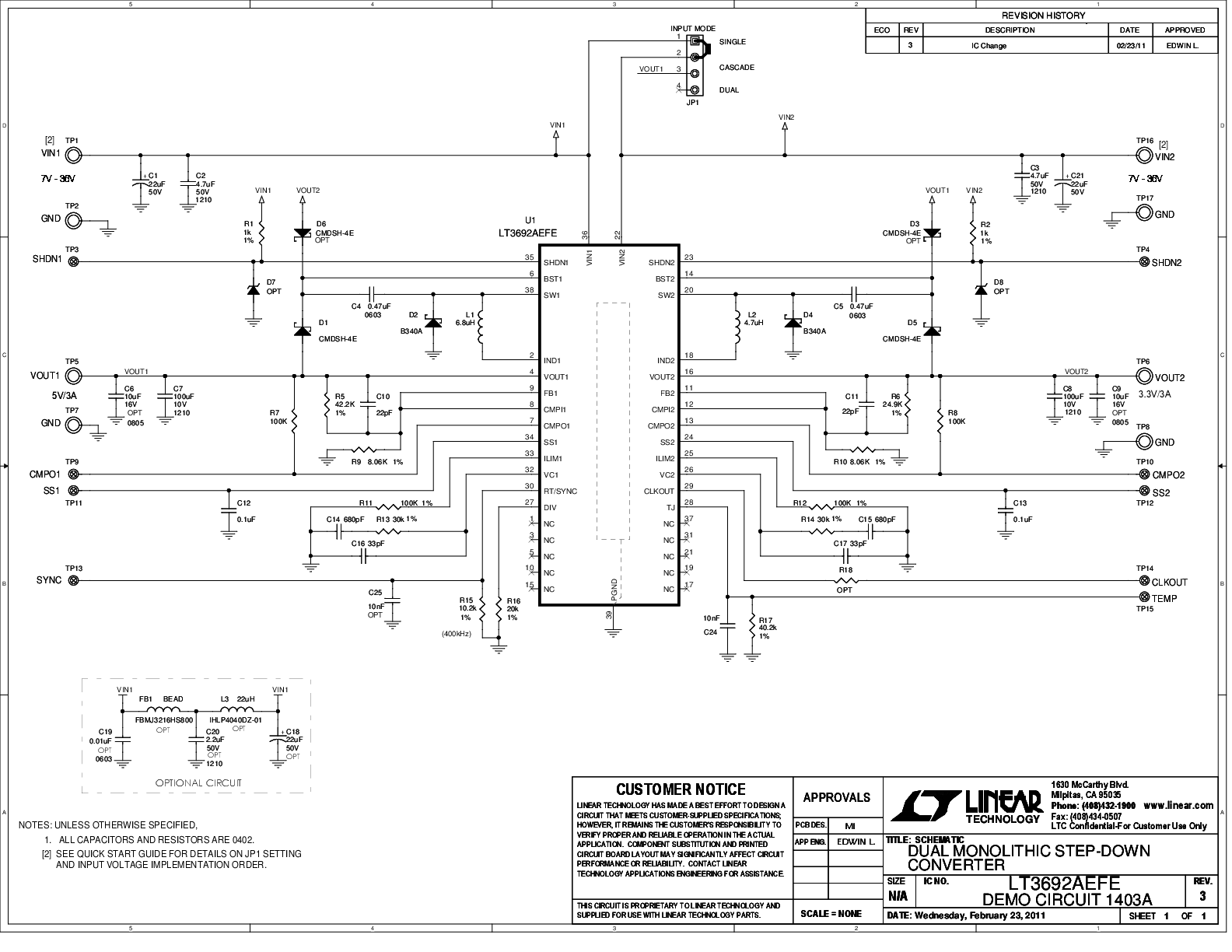

DC1403A
LT3692A演示板 | 7V至36V输入，VOUT1 = 5V (3A)，VOUT2 = 3.3V (3A)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
LTspice
2
LTspice ® 是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成 LTspice 演示电路：
第 1 步： 下载并在计算机上安装 LTspice 。
第 2 步： 单击下面的链接，下载演示电路。
第
3
步：
