特性

宽工作范围：3.5V 至 100V
宽监视范围：1.75V 至 98V
静态电流：7μA
可调门限范围
内部高值阻性分压器
在整个温度范围内提供了 ±1.4% (最大值) 门限准确度
极性选择
100V 额定输出
可选的内置迟滞

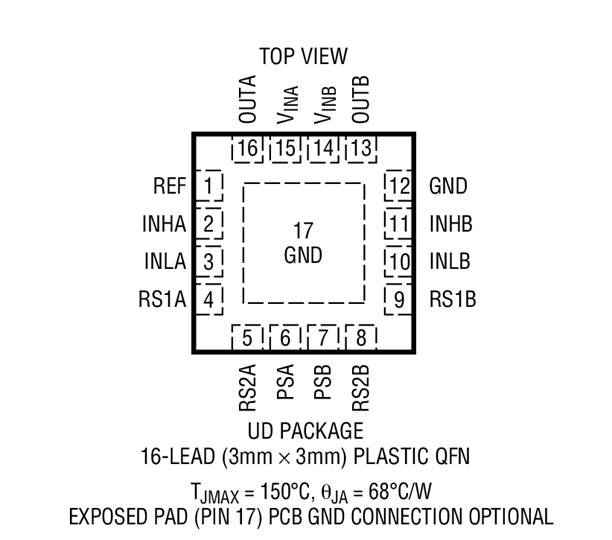

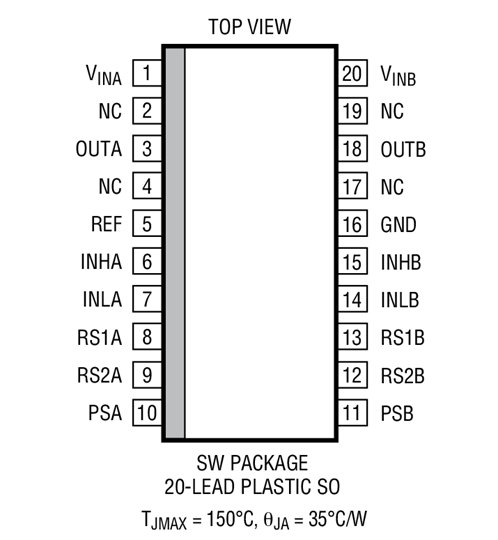

20 引脚 SW 封装和 16 引脚 3mm x 3mm QFN 封装

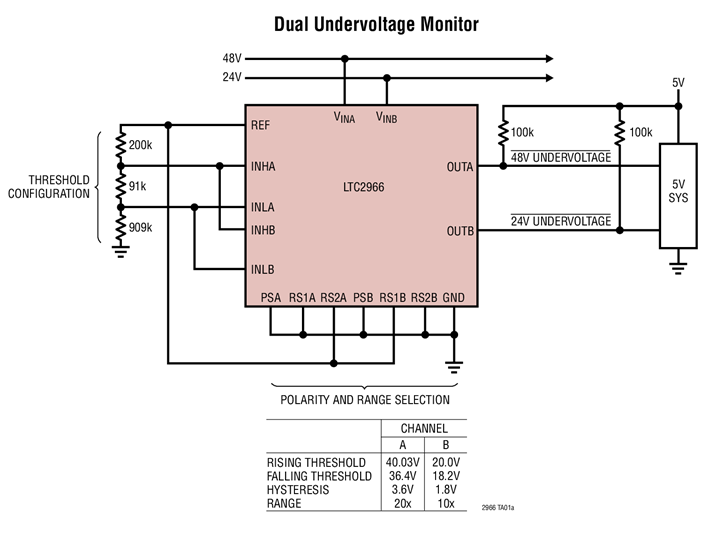

LTC ^® 2966 是一款低电流、高电压双通道电压监视器。内部高值电阻器负责检测输入监视引脚，从而提供了一款适用于电压监视的紧凑和低功率解决方案。每个通道包括两个比较器基准输入 (INH / INL)，以采用一个从片内基准施加偏置的外部阻性分压器来实现一个高和低门限的配置。LTC2965 为每个通道提供了范围选择引脚，以针对 5x、10x、20x 和 40x 的调整幅度来设定内部阻性分压器。门限根据范围选择设定值来调整。此外，还可以把 INH 或 INL 接地以使能内置迟滞。极性选择引脚允许使每个输出反相。输出能达到 100V 并包括一个连接至内部电源的 500k 上拉电阻器。

Applications

便携式设备
电池供电型设备
电信系统
汽车 / 工业电子产品

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2966CSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966CSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966CUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966CUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966HSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966HSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966HUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966HUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966ISW#PBF	20-Lead SOIC (Wide 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966ISW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966IUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC2966IUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
