特性

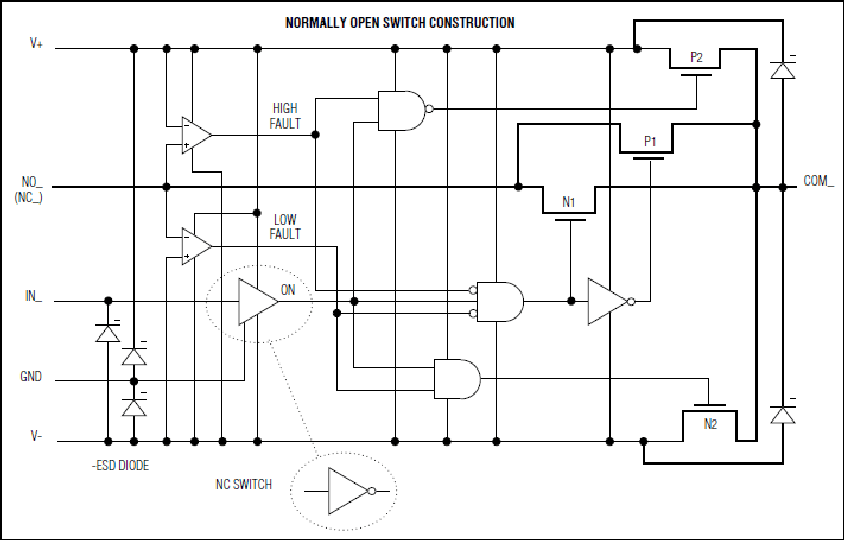

MAX4711/MAX4712/MAX4713是故障保护、轨到轨、低压模拟开关，具有低导通电阻，并在额定信号范围内确保导通电阻平坦度。由于具有故障保护特性，模拟开关输入（NO_或NC_）和输出(COM_)引脚不对称。故障保护特性使得模拟输入可以超出正负电源，而器件不会从模拟输入消耗过量电流。如果模拟输入在开关打开时被驱动至供电轨以上，它将检测到故障并自行关闭，模拟开关输出将被钳位到与输入信号相同的极性电源，且不会超出供电轨。此特性可保护连接到输出的任何电子电路，使其免受模拟输入上的过压影响。
MAX4711/MAX4712/MAX4713均为四通道单刀单掷(SPST)模拟开关。MAX4711具有四个常闭开关(NC)，MAX4712具有四个常开开关(NO)，MAX4713具有两个NO和两个NC开关。t ON 的开关时间小于125ns，t OFF 的开关时间小于80ns。这些开关采用+2.7V至+11V单电源或±2.7V至±5.5V双电源供电。所有数字输入的逻辑阈值为+0.8V至+2.4V，确保采用±4.5V至±5.5V电源或+4.5V至+11V单电源供电时TTL和CMOS逻辑兼容。
应用
- 航空电子
- 电池供电系统
- 通信系统
- 数据采集
- 工业和过程控制系统
- 冗余/备用系统
- 信号路由
- 测试设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4711CSE+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX4711CUE+ |
16-TSSOP_4.4-4.4_MM
|
|
|
| MAX4711CUE+T |
16-TSSOP_4.4-4.4_MM
|
|
|
| MAX4711EUE+ |
16-TSSOP_4.4-4.4_MM
|
|
|
| MAX4711EUE+T |
16-TSSOP_4.4-4.4_MM
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 28, 2023
- 2361H
WAFER FAB
MAX4711CSE+
量产
MAX4711CUE+
量产
MAX4711CUE+T
量产
MAX4711EUE+
量产
MAX4711EUE+T
量产
8月 18, 2021
- 1702RN
ASSEMBLY
MAX4711CSE+
量产
12月 11, 2018
- 1754N
ASSEMBLY
MAX4711CUE+
量产
MAX4711CUE+T
量产
MAX4711EUE+
量产
MAX4711EUE+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 28, 2023
- 2361H
WAFER FAB
8月 18, 2021
- 1702RN
ASSEMBLY
12月 11, 2018
- 1754N
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
模拟开关与多路复用器 3 |
||||
|
量产 |
精密、四路、SPST模拟开关 |
|||
|
量产 |
精密、四路、SPST模拟开关 |
|||
|
量产 |
精密、四路、SPST模拟开关 |
|||
