MAX1761数据手册和产品信息

发布时间: 2024-11-11 09:21:13

来源: analog.com

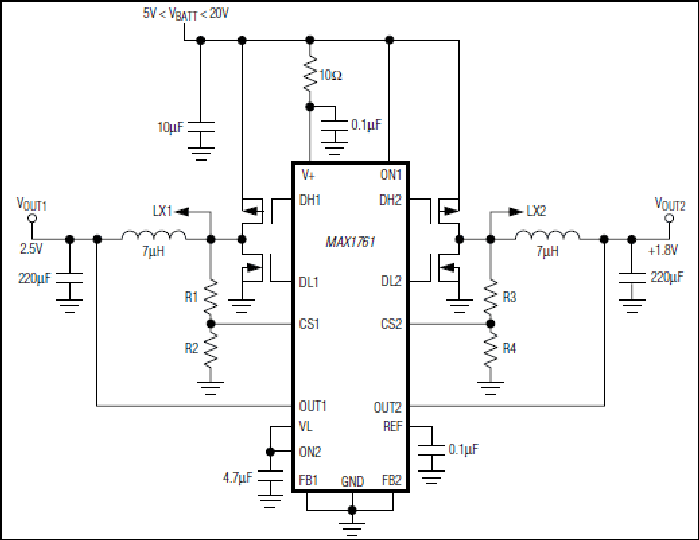

MAX1761是一款双路脉宽调制(PWM)降压控制器，通过非常紧凑的电路拓扑结构，实现高效率、出色的瞬态响应和高精度直流输出。在笔记本电脑和智能手机等PC板面积非常关键的应用中，这些功能至关重要，有助于对高压电池进行降压，以实现低压CPU内核、I/O和芯片组RAM电源。

Maxim专有的Quick-PWM™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供“即时导通”响应，同时保持相对恒定的开关频率。

MAX1761无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动大型同步整流器MOSFET，有助于进一步提升效率。MAX1761采用互补MOSFET输出级，无需使用外部自举电容和二极管，减少了元件数量。

单级降压转换设计使该器件能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用两级转换设计（对+5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1761适用于CPU内核、芯片组、DRAM或其他低压电源。MAX1761采用16引脚QSOP封装。如需提供更大输出功率，请参阅MAX1715数据手册。如需了解单输出版本，请参阅MAX1762/MAX1791数据手册。

应用

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1761EEE+	16-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX1761EEE+T	16-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

1月 24, 2019

- 1746N

ASSEMBLY

MAX1761EEE+

量产

MAX1761EEE+T

量产

pdf

pcn_1746n
