特性
- Silent Switcher ® 2 架构：实现紧凑、高效、低 EMI 解决方案
- PMBus/I 2 C 串行接口
- 遥测回读包括 V OUT 、I OUT 、V IN 、裸片温度和故障
- 可编程电压、限流值、数字软启停、时序监控、UV/OV、相位、频率（高达 4MHz）和环路补偿
- 带有故障事件日志的集成 EEPROM
- 关键参数可通过配置电阻设置，无需编程，即可操作
- 在 0.6V 至 1.375V 电压下，整个温度范围内的输出电压精度为 ±0.25%
- 最多八相的多相负载分配
- 宽 V IN 范围：低至 2.9V 或 1.5V，带有 EXTV CC
- 在 1MHz、12V IN 至 3.3V OUT 范围内效率高达 95%
- V OUT 工作范围为 0.4V 至 5.5V (高达 0.85 • V IN )
- 差分远程 V OUT 检测
- 外部频率同步
- 40 引脚、(5mm × 7mm) LQFN 封装
LT7182S 是一款双输出、单片、多相 DC/DC 同步降压型稳压器。它可以同时从两个通道提供高达 6A 的连续电流，并且可以支持来自任一通道的高达 8A 的负载。LT7182S 采用带有集成 V IN 旁路电容器的第二代 Silent Switcher ® 架构，可实现快速、干净、低过冲的开关边沿，在高开关频率下提供高效率，同时最大限度地减少 EMI 辐射。
基于 I 2 C 的 PMBus 1.3 兼容串行接口，支持套件功能控制，并为系统监控提供遥测信息。LT7182S 由具有图形用户界面的 LTpowerPlay ® 提供支持。
输出电压、频率、相位和套件地址可以使用电阻器进行配置，无需编程，即可运行。设置也可以通过串行接口写入和/或存储在 EEPROM 中。
最小导通时间为 20ns（典型值）的受控导通时间谷值电流模式控制架构可在低输出电压下实现高开关频率，并在较小的整体解决方案尺寸中，提供出色的瞬态响应。
应用
- 通信、存储和工业系统
- 数据中心和固态驱动器电源
器件驱动器 1
解决方案设计及宣传手册 1
电子书 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT7182SRV#PBF |
40-Lead LQFN (7mm x 5mm x 0.9mm)
|
|
器件驱动器
正在寻找评估软件？您可以在这里找到
评估套件 1

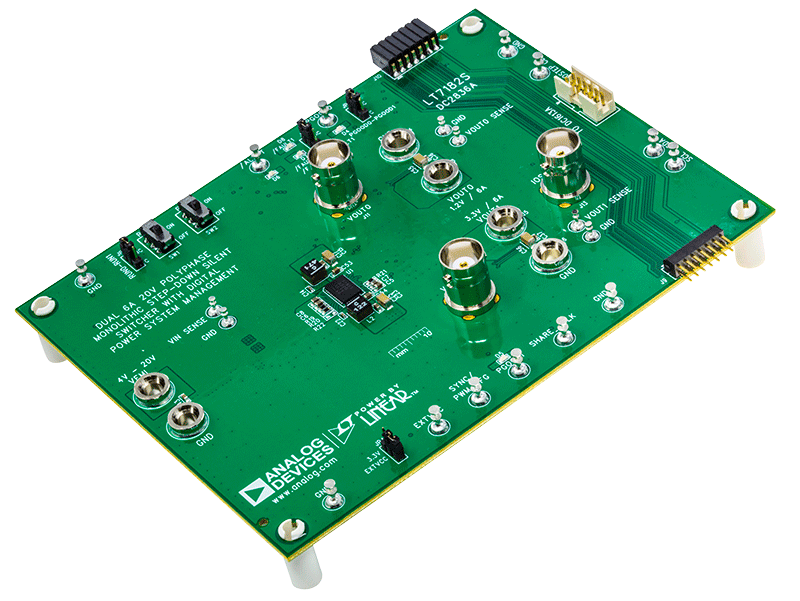

DC2836A
LT7182S | 双通道6A、20V多相降压型Silent Switcher，具有数字电源系统管理
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
Lt Spice
