特性
MAX16008/MAX16009是可调节的四路窗口电压监视器，采用薄型QFN封装。这些器件监视多路电源电压，提高了系统可靠性，当任何电压高于其过压门限或者低于其欠压门限时，都会产生故障信号。

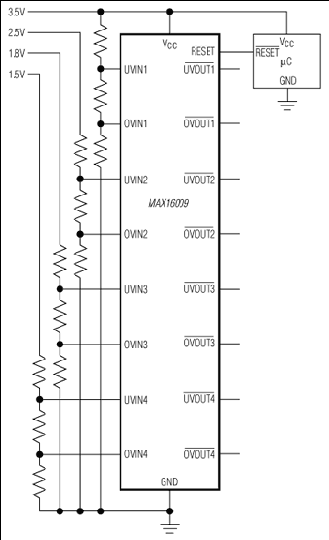

这些器件提供用户可调门限，允许监视低至0.4V的电压。这些器件可以使用3个外部电阻设置每个窗口监视器的过压门限和欠压门限。
为指示故障情况，每一个监视门限都具有独立的开漏极输出。这些输出可以通过“线或”连接到一起，以指示单个故障输出。开漏极输出带有30µA内部上拉电流，但可被外部驱动至其他电平，以实现与其他逻辑电平接口。
两款器件都提供状态控制输入，可在状态测试过程中或者上电后的任何时候禁止输出。MAX16009提供复位输出，一旦所有电压都处于其门限范围以内时，复位输出将在复位超时周期结束后解除复位状态。复位超时内部设置为140ms (最小值)，但也可以用一个外部电容来调整复位超时。此外，MAX16009还提供手动复位输入。
该系列器件采用4mm x 4mm TQFN封装，工作温度范围：-40°C至+125°C。
应用
- 多电压ASIC
- 网络/电信设备
- 服务器
- 存储设备
产品选型卡 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16008TP+ |
20-LFCSP-4X4X0.75
|
|
|
| MAX16008TP+T |
20-LFCSP-4X4X0.75
|
|
|
| MAX16008TP/GG8 |
Thin Quad Flatpack, No Leads
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
MAX16008TP+
量产
MAX16008TP+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
三电源监控器 1 |
||||
|
量产 |
低电压、高精度、三/四路电压、微处理器监控电路，SOT封装 |
|||
|
四电源或多电源监控器 3 |
||||
|
量产 |
低电压、高精度、四路电压监测器，µMAX封装 |
|||
|
量产 |
低电压、高精度、三/四路电压、微处理器监控电路，SOT封装 |
|||
|
量产 |
低电压、高精度、四路电压监测器，µMAX封装 |
|||
