特性
-
同步DC-DC转换器，集成FET
- 60V输入，适用于14V和24V系统
- 内部补偿
-
设计灵活性
- 0.8V至90%VIN可调节输出
- 200kHz至2200kHz可调节频率，带外部时钟同步
- 可编程峰值限流(1.14A或1.6A)
- 低电平有效RESET输出和EN输入(最大26V)简化上电时序
-
保护特性和工作范围是汽车应用的理想选择
- 可编程EN/UVLO门限
- 可调软启动和预偏置上电
- 热关断
- -40°C至+125°C汽车级温度范围
- AEC-Q100认证

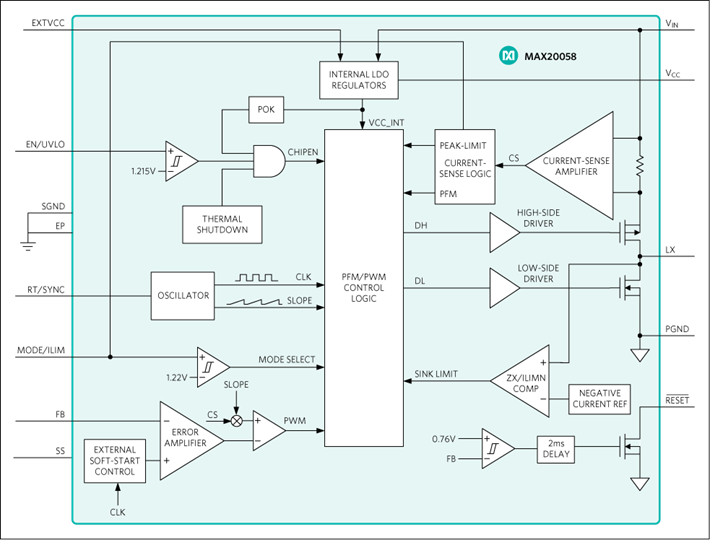

MAX20058为高效率、高电压、同步降压型DC-DC转换器IC，内置MOSFET，工作在4.5V至60V输入电压范围。转换器可输出高达1A负载电流。输出电压可设置为0.8V至90%V IN 。反馈电压输出精度在-40°C至+125°C温度范围内为±1.5%。
IC采用峰值电流控制结构，可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。
MAX20058采用12引脚(3mm x 3mm)侧面防潮TDFN封装，带裸焊盘，便于散热。
应用
- 14V/24V 系统
- 卡车应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20058ATCA/VY+ |
12-LFCSP_SS-3X3X0.75
|
|
|
| MAX20058ATCA/VY+T |
12-LFCSP_SS-3X3X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX20058ATCA/VY+
量产
MAX20058ATCA/VY+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
评估套件 1
MAX20058EVKIT
MAX20058 评估套件
