特性
-
10位、225ksps ADC
- 内置真差分采样/保持(T/H)模拟多路复用器
- 16路单端或8路差分输入(单极性或双极性) (MAX1057/MAX1058)
- 12路单端或6路差分输入(单极性或双极性) (MAX1022)
- 8路单端或4路差分输入(单极性或双极性) (MAX1020)
- 高精度:±0.5 LSB INL、±0.5 LSB DNL
-
10位、八通道、2µs建立时间的DAC
- 超低瞬态干扰(4nV•s)
- 上电时可选择零或满量程输出
- 高精度:±1 LSB INL
-
内部基准或外部单端/差分基准
- 内部基准电压2.5V或4.096V
- 内置±1°C的精密温度传感器
- 片上FIFO,可以存储16个ADC转换结果和一个温度结果
- 片上通道扫描模式和内部数据平均功能
- 模拟电源:+2.7V至+3.6V或+4.75V至+5.25V单电源
- 数字电源:+2.7V至AV DD
- 25MHz SPI/QSPI/MICROWIRE串行接口
- 转换之间具有AutoShutdown功能
-
低功耗ADC
- 225ksps下2.5mA
- 1ksps下22µA
- 关断时0.2µA
- 低功耗DAC:1.5mA
- 可提供评估板(请定购MAX1258EVKIT)
MAX1020/MAX1022/MAX1057/MAX1058将一个10位、多路模/数转换器(ADC)和一个10位、八路数/模转换器(DAC)集成在单片IC上。这些器件还包含温度传感器、可配置的通用I/O端口(GPIO)以及25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC提供8/12/16输入通道产品。八路DAC保证在2.0µs内稳定建立输出,ADC转换速率为225ksps。
所有器件中都包括内部基准(2.5V或4.096V),为ADC和DAC提供经过良好滤波的低噪声基准电压。允许选择内部基准、外部基准或两者的组合。另外,芯片内部还带有±1°C的精密温度传感器、FIFO,提供扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能,降低了对功耗和处理器的需求。集成的8路DAC具有低瞬态干扰(4nV•s)和低数字串扰(0.5nV•s)特性,能够快速响应闭环系统的数字控制。
MAX1057保证工作在+2.7V至+3.6V电源,MAX1020/MAX1022/MAX1058保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流,在1ksps吞吐率下仅消耗22µA电流,关断模式下耗电低于0.2µA。MAX1057/MAX1058具有12个GPIO,而MAX1020提供4个GPIO,这些GPIO可以配置为输入或输出。

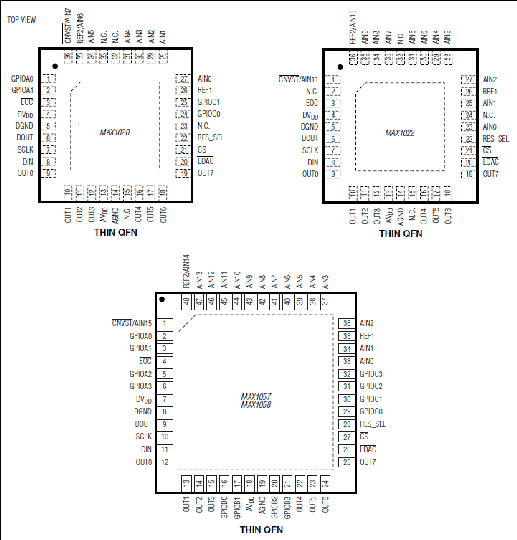

MAX1057/MAX1058采用48引脚薄型QFN封装。MAX1020/MAX1022采用36引脚薄型QFN封装。所有器件均工作于-40°C至+85°C扩展级温度范围。
应用
- 基站控制环路
- 光元件控制
- 数据采集系统
- 系统监控和控制
