特性
- DirectDrive耳机放大器省去了大容量隔直流电容
- 3:1输入多路复用器具有数字衰减控制电路
- 可由软件使能的低音提升
- 集成32级音量控制
- 具有可编程输出电平的蜂鸣输入
- 低静态电流
- 业界领先的咔嗒和噼噗声抑制
- I²C兼容2线接口
- 短路保护
- 1.8V至3.6V单电源供电
- 提供节省空间的增强散热型、28引脚TQFN-EP (5mm x 5mm x 0.8mm)封装

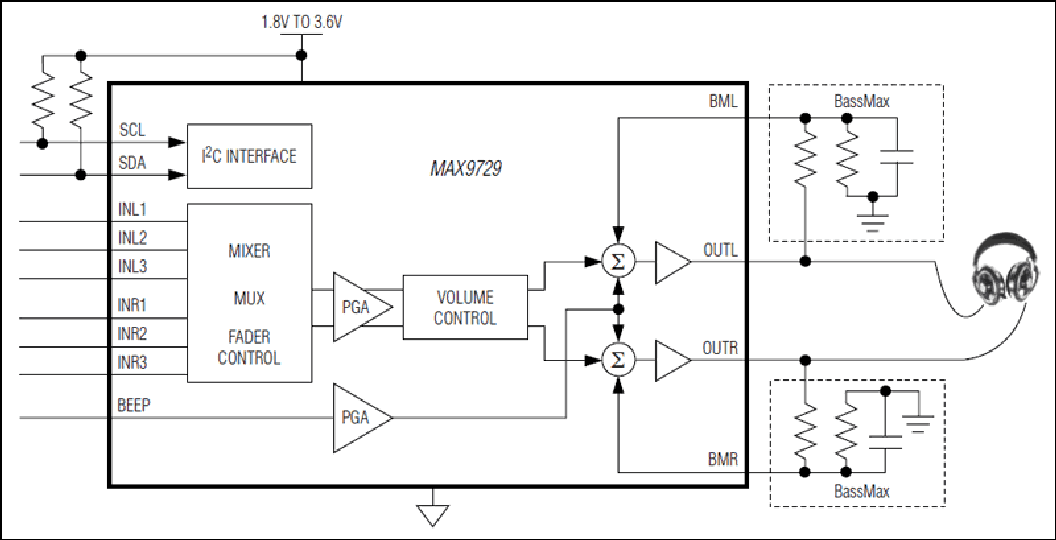

MAX9729立体声DirectDrive®耳机放大器具有低音增强功能和音量控制、输入复用器以及I²C/SMBus™兼容串行接口。这些特性使MAX9729可理想用于空间受限且对指标要求苛刻的便携式音频设备。MAX9729采用1.8V至3.6V单电源供电，并使用Maxim的DirectDrive结构，无需大容量隔直流电容。耳机放大器可为32Ω负载提供52mW驱动功率，具有低至0.03%的THD+N和高达90dB的PSRR。Maxim业界领先的咔嗒/噼噗声抑制电路消除了开启和关断过程中的杂音。
BassMax电路用于提升放大器的低音响应，可增强低端耳机的重放效果。集成音量控制具有32级音量控制，并具有摆率控制，可在关断期间或进行输入选择时确保平滑转换。MAX9729的8种最大可编程增益设置允许更宽的输入信号范围。3:1复用器/混音器能够对多路立体声输入信号源进行选择或求和。MAX9729还具有可独立控制的蜂鸣器输入。通过I²C/SMBus兼容串行总线控制BassMax、音量、增益设置以及输入选择。5µA低功耗关断模式可由外部逻辑输入或串行接口控制。
MAX9729仅消耗4.8mA电源电流，提供短路和热过载保护，额定工作于-40°C至+85°C扩展级温度范围。MAX9729提供节省空间的28引脚QFN封装(5mm x 5mm x 0.8mm)。
应用
- 蜂窝电话
- 平板电视
- MP3/PMP播放器
- 便携式CD/DVD/MD播放器
数据手册 1
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
DirectDrive耳机放大器，具有BassMax、I²C接口、音量控制和增益控制 |
|||
|
音频放大器 1 |
||||
|
量产 |
立体声DirectDrive®耳机放大器，具有BassMax、音量控制和I²C接口 |
|||
