MAX8869数据手册和产品信息

发布时间: 2024-11-11 09:21:02

来源: analog.com

特性

支持1A输出电流
C _OUT = 1µF时稳定
1A时的压差低至200mV
输出电压精度：±1%
- 预设为+5V、+3.3V、+2.5V、+1.8V或+1.0V，可调范围为+0.8V至+5.0V
54dB PSRR (100kHz)
可调软启动
3ms复位输出
折返输出电流限制
热过载保护
高功率16引脚TSSOP封装(1.5W)
- 比SOT223小30%（仅1.1mm高）

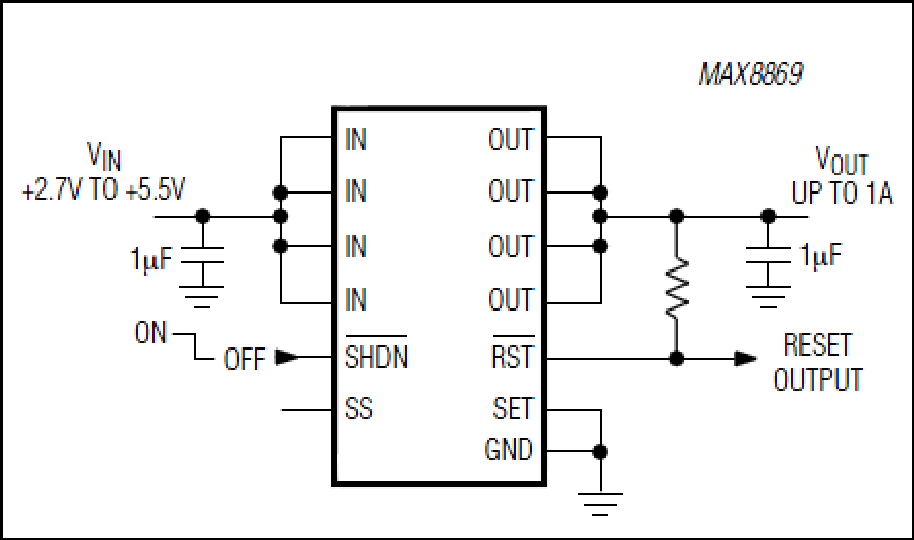

MAX8869低压差线性稳压器采用+2.7V至+5.5V输入电压供电，确保以200mV低压差提供1A负载电流。高精度(±1%)输出电压预设为+5V、+3.3V、+2.5V、+1.8V或+1.0V，也可通过外部电阻分压器在+0.8V至+5V范围内调节。

MAX8869采用Microcap ^® 技术，仅需一个1µF的小型输出电容即可确保稳定性。该稳压器通过内部PMOS调整管实现500µA的低电源电流，非常适用于网络和电信硬件以及电池供电设备。其他特性包括软启动、低功耗关断、短路保护和热关断保护。

MAX8869采用1.5W、16引脚TSSOP封装，比SOT223小30%，高度仅为1.1mm。

应用

手机基站
网络设备
笔记本电脑
个人计算
电信硬件

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX8869EUE10+	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE10+T	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE18+	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE18+T	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE25+	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE25+T	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE33+	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE33+T	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE33/GG8	Thin Shrink Small-Outline Package, Exposed Pad	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE50+	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX8869EUE50+T	16-TSSOP_4.4_EP-4.4_MM	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

5月 11, 2022

- 2236N

ASSEMBLY

MAX8869EUE10+

量产

MAX8869EUE10+T

量产

MAX8869EUE50+

量产

MAX8869EUE50+T

量产

pdf

pcn_2236n

7月 13, 2022

- 2236A

ASSEMBLY

MAX8869EUE18+

量产

MAX8869EUE18+T

量产

MAX8869EUE25+

量产

MAX8869EUE25+T

量产

MAX8869EUE33+

量产

MAX8869EUE33+T

量产

pdf

pcn_2236a

12月 11, 2018

- 1754N

ASSEMBLY

MAX8869EUE50+

量产

MAX8869EUE50+T

量产

pdf

pcn_1754n

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

5月 11, 2022

- 2236N

ASSEMBLY

MAX8869EUE10+

量产

MAX8869EUE10+T

量产

MAX8869EUE50+

量产

MAX8869EUE50+T

量产

pdf

pcn_2236n

7月 13, 2022

- 2236A

ASSEMBLY

MAX8869EUE18+

量产

MAX8869EUE18+T

量产

MAX8869EUE25+

量产

MAX8869EUE25+T

量产

MAX8869EUE33+

量产

MAX8869EUE33+T

量产

pdf

pcn_2236a

12月 11, 2018

- 1754N

ASSEMBLY

MAX8869EUE50+

量产

MAX8869EUE50+T

量产

pdf

pcn_1754n

部分模型	产品周期	描述
产品 3
MAX687		高精度、低压差线性稳压器
MAX688		高精度、低压差线性稳压器
MAX689		高精度、低压差线性稳压器
正线性稳压器(LDO) 4
MAX603	量产	5V/3.3V或可调、低压差、低I _Q 、500mA线性稳压器
MAX604	量产	5V/3.3V或可调、低压差、低I _Q 、500mA线性稳压器
MAX1792	量产	500mA、低压差线性稳压器，µMAX封装
MAX1793	量产	低压差、低I _Q 、1A线性稳压器
