MAX6464数据手册和产品信息

发布时间: 2024-11-11 09:20:57

来源: analog.com

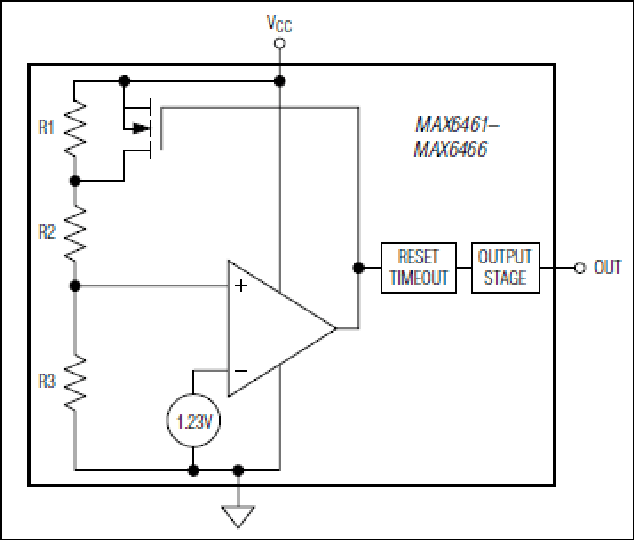

MAX6461、MAX6462、MAX6463、MAX6464、MAX6465、MAX6466：功能框图

特性

1.0µA超低电源电流

+1.6V至+5.5V、级差100mV的预置门限

内部5%门限滞回

全温范围内具有±2.5%的门限精度

内部延时周期可选(最小150ms)

瞬时短路保护

无需外部元件

三种输出选择：推挽式(低有效/高有效)和漏极开路(低有效)

-40°C至+125°C全温范围

微型SC70和SOT23封装

MAX6461-MAX6466超低功耗电压检测器与µP复位监控电路系列产品可用于监视电池、电源电压和系统电压。每款器件带有精确的带隙基准、比较器、用于门限设置的内部电阻网络和5%的门限滞回电路(参考完整数据资料中的 Functional Diagram )。当V _CC 降低到V _TH -以下时产生复位输出，并在V _CC 高于V _TH + (V _TH + = V _TH - x 1.05)以前保持复位输出。这些器件提供出色的电路稳定性，无需外部元件、监视+1.6V至+5.5V标准的系统电压时无需外部调节，进一步降低了成本。MAX6461/MAX6462/MAX6463是传输延时为17µs的电压检测器。

MAX6464/MAX6465/MAX6466是最小复位延时周期为150ms的µP监控电路，所有器件提供+1.6V至+5.5V、级差100mV的门限。

该系列产品提供三种输出级选择：低有效推挽式输出、高有效推挽式输出和低有效漏极开路输出。这些器件采用SC70和SOT23封装，工作于-40°C至+125°C温度范围。

应用

蜂窝电话
无绳电话
负载开关/顺序上电
噪声抑制µP复位电路
PDA
便携式电池供电设备
便携式医疗设备
数字/模拟系统的电源监视
精密电池监视

数据手册 2

MAX6461-MAX6466: Ultra-Low-Power Voltage Detectors and µP Supervisory Circuits Data Sheet (Rev.2) 03/28/2006

3493: 超低功耗电压检测器及微处理器监控电路 Data Sheet 01/01/1900

可靠性数据 1

MAX6464 Reliability Data 01/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX6464UR23+	3-SOT_23-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464UR23+T	3-SOT_23-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR16+	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR16+T	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR22+	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR22+T	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR29+	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR29+T	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR39+	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR39+T	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR46+	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6464XR46+T	Single Chip Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX6464UR23+T

量产

pdf

pcn_1341_cancellation

7月 21, 2020

- 2072

MECHANICAL DATASHEET

MAX6464XR16+

量产

MAX6464XR16+T

量产

MAX6464XR22+

量产

MAX6464XR22+T

量产

MAX6464XR29+

量产

MAX6464XR29+T

量产

MAX6464XR39+

量产

MAX6464XR39+T

量产

MAX6464XR46+

量产

MAX6464XR46+T

量产

pdf

pcn_2072

4月 15, 2020

- 2038N

ASSEMBLY

MAX6464XR16+

量产

MAX6464XR16+T

量产

MAX6464XR29+

量产

MAX6464XR29+T

量产

MAX6464XR46+

量产

MAX6464XR46+T

量产

pdf

pcn_2038n

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX6464UR23+T

量产

pdf

pcn_1341_cancellation

7月 21, 2020

- 2072

MECHANICAL DATASHEET

MAX6464XR16+

量产

MAX6464XR16+T

量产

MAX6464XR22+

量产

MAX6464XR22+T

量产

MAX6464XR29+

量产

MAX6464XR29+T

量产

MAX6464XR39+

量产

MAX6464XR39+T

量产

MAX6464XR46+

量产

MAX6464XR46+T

量产

pdf

pcn_2072

4月 15, 2020

- 2038N

ASSEMBLY

MAX6464XR16+

量产

MAX6464XR16+T

量产

MAX6464XR29+

量产

MAX6464XR29+T

量产

MAX6464XR46+

量产

MAX6464XR46+T

量产

pdf

pcn_2038n

部分模型	产品周期	描述
产品 1
MAX6388	过期	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
单电源监控器 13
MAX6381	量产	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6382	量产	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6383	量产	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6384	量产	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6385	最后购买期限	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6386	量产	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6390	量产	SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路
MAX6375	量产	3引脚、超低功耗、SC70/SOT23封装电压检测器
