MAX4826数据手册和产品信息

发布时间: 2024-11-11 09:20:51
来源: analog.com

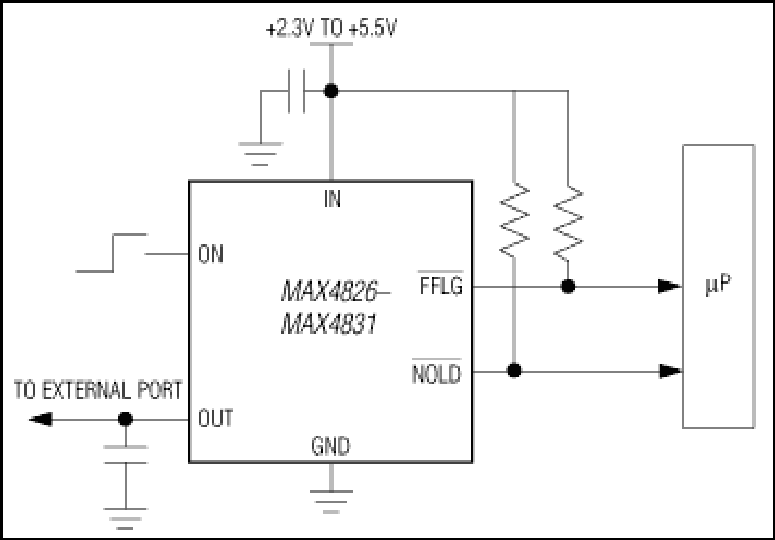

MAX4826、MAX4827、MAX4828、MAX4829、MAX4830、MAX4831:典型工作电路
.
特性
  • 确保限流:50mA、100mA
  • 热关断保护
  • 反向电流保护
  • 0.7Ω导通电阻(MAX4826–MAX4831)
  • 确保14ms的屏蔽时间
  • 故障标志(/FFLG)
  • 空载标志(/NOLD)
  • 65µA电源电流
  • 8µA闭锁电流
  • 0.01µA关断电流
  • +2.3V至+5.5V电源电压范围
  • 欠压锁定
  • 快速限流响应时间
  • 6引脚、µDFN封装(1mm x 1.5mm)
.

MAX4826–MAX4831系列开关具有内部限流功能,可避免主器件由于负载故障而损坏。这些模拟开关具有0.7Ω的低导通电阻,工作电压范围为+2.3V至+5.5V。该系列器件可确保实现50mA和100mA的限流功能,非常适用于负载切换应用。除了限流故障标志(/FFLG)外,该系列器件还提供开漏极空载标志指示(/NOLD),当流过开关的电流小于10mA (MAX4826–MAX4829)或5mA (MAX4830/MAX4831)时,可以通知系统。

当开关接通并且端口连接有负载时,14ms的屏蔽时间可保证瞬态电压稳定下来。如果在屏蔽时间结束后,负载电流仍大于限流值,MAX4826/MAX4828/MAX4830将进入闭锁状态,此时开关断开,同时FFLG向微处理器发出报警信号。重新上电或触发ON引脚可再次接通开关。

MAX4827/MAX4829/MAX4831具有自动重试功能,在此模式下,屏蔽时间结束后开关会断开,然后持续检查是否存在过载状态。在故障状态消除之前,发出限流故障标志(/FFLG)并保持低电平。过载状态消失后,开关将保持接通状态。

MAX4826–MAX4831工作在-40°C至+85°C扩展级温度范围,采用微型、节省空间的、1mm x 1.5mm、6引脚µDFN封装。

应用

  • 蜂窝电话
  • 数码相机
  • 全球定位系统(GPS)
  • MP3播放器
  • PDA与掌上电脑设备
. .
