特性
-
精密电源电压监控器：
- 固定复位跳变电压(MAX793/MAX795)
- 可调复位跳变电压(MAX794)
- 低至V CC = 1V时确保复位置位
- 备用电池电源切换——电池电压可超过V CC
- 芯片使能信号板载选通——7ns（最大值）传播延迟
- 电池保鲜密封
- 电池正常输出(MAX793)
- 非专用电压监控器，监控有无电源故障或低电池电量警告
- 独立看门狗定时器（1.6s超时）
- 手动复位输入

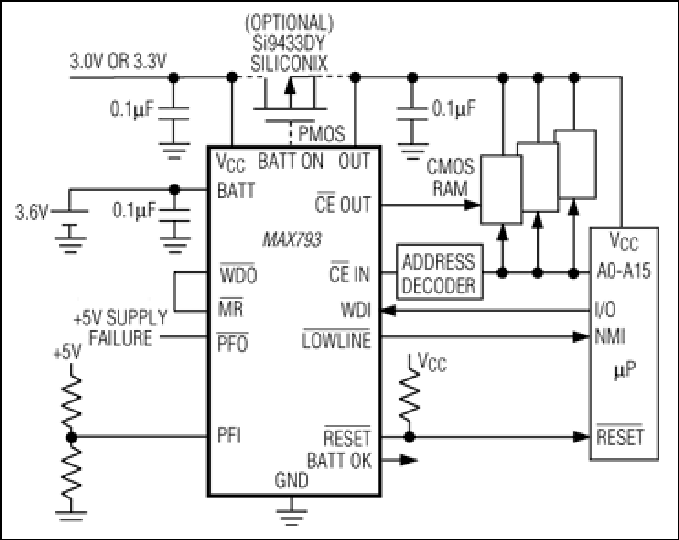

MAX793/MAX794/MAX795微处理器(µP)监控电路提供备用电池切换以及低电平指示、µP复位、CMOS RAM的写保护和看门狗等其他功能，可用于监视和控制+3.0V/+3.3V µP的活动（请参见完整数据手册中的 选型指南 ）。备用电池电压可以超过V CC ，支持在V CC 范围为3.0V至3.3V的系统中使用3.6V锂电池。
MAX793/MAX795提供不同的复位阈值电压范围选择（用后缀字母表示）：3.00V至3.15V (T)、2.85V至3.00V (S)和2.55V至2.70V (R)。MAX794的复位阈值通过外部电阻分压器来设置。MAX793/MAX794采用16引脚DIP和窄体SO封装，MAX795采用8引脚DIP和SO封装。
应用
- 电池供电的计算机/控制器
- 重要µP电源监控
- 嵌入式控制器
- 智能控制器
- 便携式设备
