特性
- 支持最高17 MHz的SPI时钟速度
- 4个高速、低传播延迟、SPI信号隔离通道
- 三个250 kbps数据通道
- 20引脚SOIC_IC封装，爬电距离为8.3 mm
- 工作温度高达：125°C
- 高共模瞬变抗扰度：>25 kV/µs
-
安全和法规认证
-
UL认证符合UL 1577标准
- 1分钟5000 V rms，SOIC长封装
- CSA元件验收通知5A
-
VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- 最大工作绝缘电压(V IORM )：849 V峰值
-
UL认证符合UL 1577标准

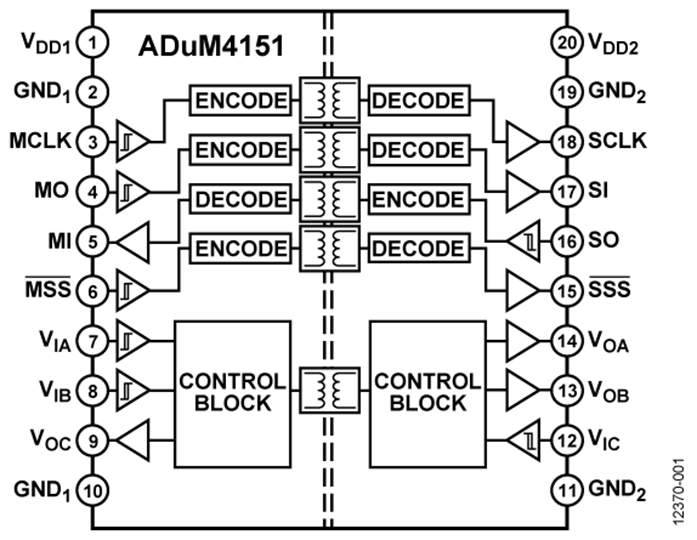

ADuM4151/ ADuM4152 / ADuM4153 为5kV rms、7通道SPIsolator ™ 数字隔离器，针对隔离式串行外设接口(SPI)进行了优化。(提供3.75kV rms型号)。这些器件基于ADI公司的 i Coupler ® 芯片级变压器技术，在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟特性，可支持最高17 MHz的SPI时钟速率。 这些通道在工作时具有14 ns传播延迟和1 ns抖动，以针对SPI优化时序。
ADuM4151/ADuM4152/ADuM4153隔离器还以三种不同的通道方向组合额外提供了三个独立的低数据速率隔离通道。 器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化，并在低速通道中伴有最高2.5 μs的抖动。
应用
- 工业可编程逻辑控制器(PLC)
- 传感器隔离
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADUM4151ARIZ |
20-Lead SOIC (Increased Creepage)
|
|
|
| ADUM4151ARIZ-RL |
20-Lead SOIC (Increased Creepage)
|
|
|
| ADUM4151BRIZ |
20-Lead SOIC (Increased Creepage)
|
|
|
| ADUM4151BRIZ-RL |
20-Lead SOIC (Increased Creepage)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM4151ARIZ
量产
ADUM4151ARIZ-RL
量产
ADUM4151BRIZ
量产
ADUM4151BRIZ-RL
量产
2月 27, 2015
- 15_0034
ADuM415x Data Sheet Changes
ADUM4151ARIZ
量产
ADUM4151ARIZ-RL
量产
ADUM4151BRIZ
量产
ADUM4151BRIZ-RL
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM4151ARIZ
量产
ADUM4151ARIZ-RL
量产
ADUM4151BRIZ
量产
ADUM4151BRIZ-RL
量产
2月 27, 2015
- 15_0034
ADuM415x Data Sheet Changes
ADUM4151ARIZ
量产
ADUM4151ARIZ-RL
量产
ADUM4151BRIZ
量产
ADUM4151BRIZ-RL
量产
评估套件 1
EVAL-ADUM3151
ADuM3151/ADuM3152/ADuM3153/ADuM4151/ADuM4152/ADuM4153评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
