特性

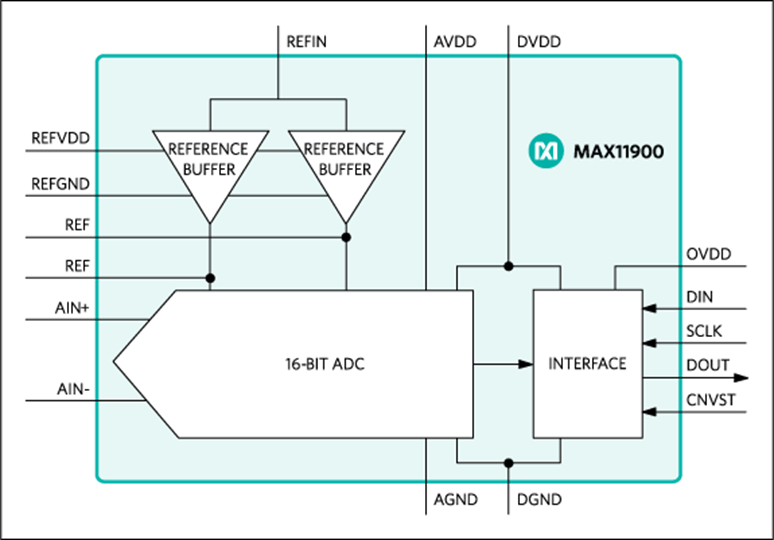

MAX11900为16位、1Msps、单通道、全差分SAR ADC，带有内部基准缓冲器。MAX11900提供优异的静态和动态性能，功耗正比于吞吐率，在同类产品中指标最佳。器件支持±V REF 单极性、差分输入范围。供电电源包括：3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。
ADC具有高达95.6dB的SNR和-115dB THD，保证16位无失码分辨率和0.5 LSB INL (最大值)。
MAX11900通过SPI兼容串行接口传输数据。MAX11900采用20引脚、4mm x 4mm、TQFN封装，工作在-40°C至+85°C温度范围。
应用
- 自动测试设备
- 电池供电设备
- 数据采集系统
- 医疗仪表
- 过程控制与工业自动化
- 电信
- 测试与测量
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX11900ETP+ |
Thin Quad Flatpack, No Leads
|
|
|
| MAX11900ETP+T |
Thin Quad Flatpack, No Leads
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 13, 2018
- 1806
ELECTRICAL DATASHEET
MAX11900ETP+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 13, 2018
- 1806
ELECTRICAL DATASHEET
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
|
20位、1Msps、低功耗、全差分SAR ADC |
|||
|
|
18-Bit, 1.6Msps, Low-Power, Fully Differential SAR ADC |
|||
|
单通道模数转换器 3 |
||||
|
量产 |
20位、1.6Msps、低功耗、全差分SAR ADC |
|||
|
量产 |
18位、1Msps、低功耗、全差分SAR ADC |
|||
|
量产 |
16位、1.6Msps、低功耗、全差分SAR ADC |
|||
评估套件 1
MAX11905EVKIT
MAX11900、MAX11901、MAX11902、MAX11903、MAX11904和MAX11905评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 2
IBIS 模型
