特性
- +3V/+5V单电源供电
-
低R
ON
- 5Ω (V+ = 5V)
- 低10pF (典型) C ON
- 全局使能输入控制开关
- 先断后合开关
- I/O具有±8kV HBM ESD保护
- 电源电流小于1mA (电荷泵使能)
- 小于3µA的待机模式
- 电荷泵噪声低于1.5mV P-P
- 直通引脚排列简化电路板布局
- 节省空间的、无铅(3mm x 3mm) 16引脚TQFN封装

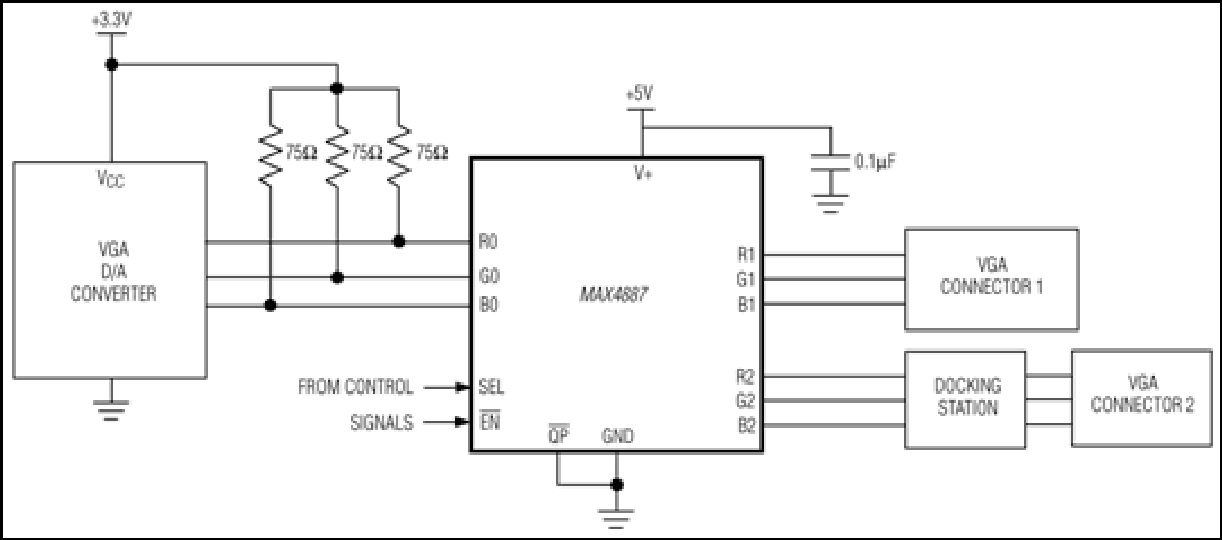

MAX4887三通道、高频开关是专为笔记本和监视器设计的，可以将一路驱动器输出的RGB信号切换到两路负载中的一路(1:2)或将两路信号源之一切换到一路负载。MAX4887高性能开关采用n沟道架构，低噪声电荷泵内部提供强上拉，具有极低的导通电容。
MAX4887具有5Ω (典型)导通电阻和10pF的导通电容，可实现RGB视频信号路由。输入电压较低时，为了获得最佳的频率特性，逻辑输入可使能或禁止内部电荷泵，从而使其待机电源电流小于3µA。所有RGB输入/输出都可承受±8kV人体放电模式的(HBM) ESD冲击，并具有全局控制输入(/EN)，使所有输入和输出进入高阻状态。
MAX4887采用小尺寸、3mm x 3mm、16引脚TQFN封装，易于安装的直通引脚排列，可大大节省设备空间，简化电路板布局。MAX4887工作在-40°C至+85°C温度范围。
应用
- 坞站
- 笔记本电脑
- PC/HDTV监视器
- 服务器和路由器
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4887ETE+ |
Thin Quad Flatpack, No Leads
|
|
|
| MAX4887ETE+T |
Thin Quad Flatpack, No Leads
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 9, 2018
- 1682
ASSEMBLY
MAX4887ETE+
最后购买期限
6月 20, 2016
- 1612
ASSEMBLY
MAX4887ETE+
最后购买期限
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 9, 2018
- 1682
ASSEMBLY
6月 20, 2016
- 1612
ASSEMBLY
工具及仿真模型 1
SPICE 模型
