特性
- 负压1倍压/1.5倍压电荷泵
- 自适应电流调节器
- 每路LED采用独立的电源供电
- 24mA至0.1mA脉冲串调光(MAX8847Y)
- 24mA至0mA PWM调光(MAX8847Z)
- 2% (最大值) LED电流精度，1% (典型值)匹配度
- 120µA低静态电流
- 0.4µA低关断电流
- 浪涌电流限制
- 温度降额功能
- 16引脚、3mm x 3mm薄型QFN封装

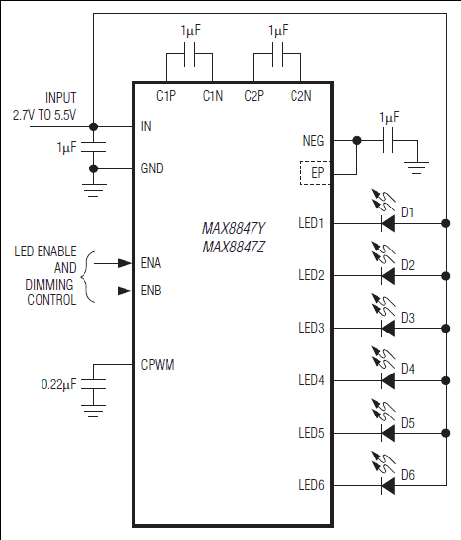

MAX8847Y/MAX8847Z负压电荷泵能够以经过调节的恒定电流驱动6个白光LED，用于显示屏背光。器件采用反相电荷泵和超低压差自适应电流调节器，能够在单节Li+电池的整个供电电压范围内，甚至当LED正向导通电压存在较大的不匹配时，仍可保持极高效率。1MHz固定开关频率允许使用纤小的外部元件。器件的稳压架构经过优化，可确保低EMI和低输入纹波。MAX8847Y/MAX8847Z包含热关断、开路和短路保护。
MAX8847Y/MAX8847Z支持独立的LED开启/关闭以及调光控制。MAX8847Z为LED1至LED6提供PWM调光控制；MAX8847Y为LED1至LED4提供PWM调光控制，为LED5和LED6提供脉冲串调光控制。脉冲串调光范围为24mA至0.1mA，以伪对数形式划分为32级。两款器件均包含温度降额功能，确保器件安全输出24mA满量程电流，当环境温度高于+60°C时自动逐步降低电流，可靠保护LED。
MAX8847Y/MAX8847Z采用16引脚、3mm x 3mm薄型QFN封装。
应用
- 蜂窝电话
- PDA、数码相机和便携式摄像机
- 白色LED背光
