特性
- 精确的电流调节可获得均匀亮度
- 效率高达87%
- 灵活的模拟或PWM亮度控制
- 内置30V MOSFET开关,最大输出功率900mW
- 1MHz (MAX1561)或500kHz (MAX1599)高速PWM工作频率
- 小尺寸外部元件
- 2.6V至5.5V电压输入范围
- 最大26V输出, 带过压保护
- 优化于15mV P-P 低输入纹波
- 具有零输入浪涌电流软启动
- 0.3µA关断电流
- 小巧的8引脚、3mm x 3mm薄型DFN封装

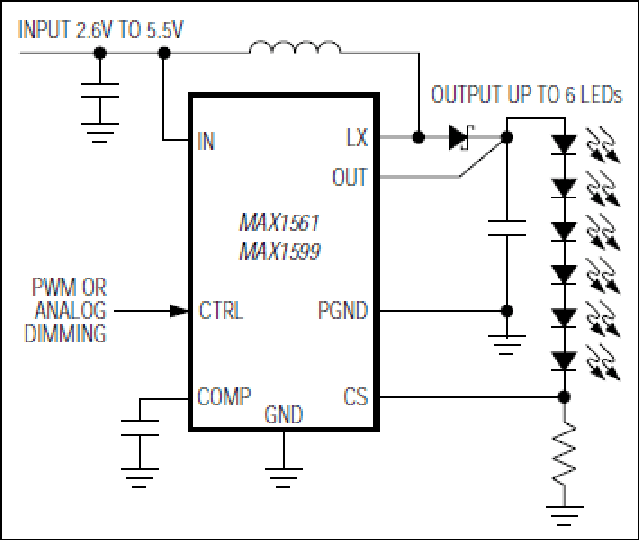

MAX1561/MAX1599升压型转换器能够以恒定电流驱动多达6个白色LED，为蜂窝电话、PDA和其他的手持设备提供背光源。升压转换结构允许白色LED串行连接，使每个LED保持相同的电流、以获得均匀的亮度。这种配置不需要镇流电阻和昂贵的工厂校准过程。
MAX1561/MAX1599内置高电压、低R DS(ON) 的N沟道MOSFET开关，可提供较高的转换效率、有效延长电池寿命。Dual Mode™输入提供简单的亮度调整和开关控制。1MHz (MAX1599为500kHz)的高速、电流模式脉宽调制(PWM)结构允许选用小尺寸的输入、输出电容和电感，并使输入电源/电池上的纹波降至最小。可编程软启动能够消除启动过程中的浪涌电流。
两款芯片均采用节省板上空间的8引脚、3mm x 3mm、焊盘裸露(EP)的薄型DFN封装。
应用
- 蜂窝电话/智能电话
- 电子书与亚笔记本电脑
- PDA、掌上电脑与无线手持装置
- 白色LED显示器背光
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1561ETA+ |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
|
| MAX1561ETA+T |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX1561ETA+
量产
MAX1561ETA+T
量产
6月 20, 2016
- 1612
ASSEMBLY
MAX1561ETA+
量产
MAX1561ETA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
6月 20, 2016
- 1612
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
1.5倍/2倍、高效率、白光LED驱动电荷泵 |
|||
|
降压型 LED 驱动器 1 |
||||
|
量产 |
低压差、恒流、三路白光LED偏置电源 |
|||
|
升压型 LED 驱动器 1 |
||||
|
量产 |
白光LED升压型转换器，SOT23封装 |
|||
|
无电感器型 (充电泵) LED 驱动器 2 |
||||
|
量产 |
白光LED电流调节器，带有1倍/1.5倍高效率电荷泵 |
|||
|
量产 |
1.5倍/2倍、高效率、白光LED驱动电荷泵 |
|||
评估套件 1
MAX1561EVKIT
MAX1561评估板
