特性
- 低插入损耗：高达100MHz时为-2.5dB
- 高关断隔离度：10MHz时为-74dB
- 低串扰：高达10MHz时为-70dB
- -0.1dB信号带宽：16MHz
- -3dB信号带宽：180MHz
- 60Ω（最大值）导通电阻，采用±5V电源
- 4Ω（最大）导通电阻匹配，采用±5V电源
- 2Ω（最大值）导通电阻平坦度，采用±5V电源
- +2.7V至+12V单电源供电
- ±2.7V至±6V双电源供电
- 低功耗：< 20µW
- 轨到轨双向信号处理
- 并行或SPI/MICROWIRE兼容型串行接口
- > ±2kV ESD保护（方法3015.7）
- TTL/CMOS兼容输入，V L = +5V
MAX4588低压、双路4通道多路复用器了用于在50Ω和75Ω系统中以高达180MHz的频率进行射频和视频信号处理。灵活的数字接口支持通过并行接口或SPI ™ /MICROWIRE ™ 串行端口控制片内功能。
MAX4588的每个通道均采用“T”开关配置设计，确保提供出色的高频关断隔离。MAX4588具有最大60Ω的低导通电阻，所有通道间导通电阻匹配最大为4Ω。此外，导通电阻在额定的信号范围内保持平坦（最大2Ω）。T A = +25°C时关断漏电流低于1nA，T A = +85°C时低于10nA。

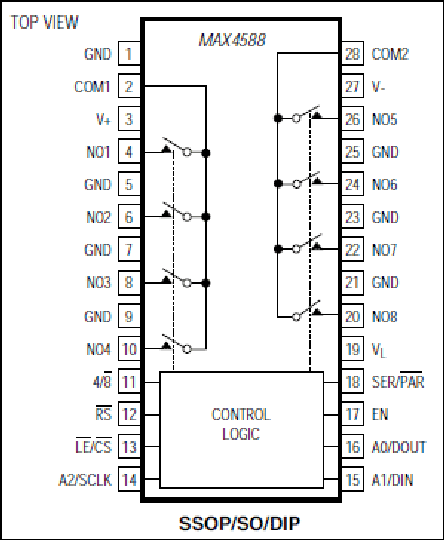

MAX4588采用+2.7V至+12V单电源或±2.7V至±6V双电源供电。当采用+5V电源供电时，输入保持TTL和CMOS电平兼容性。MAX4588采用28引脚窄体DIP、宽体SO和节省空间的SSOP封装。
应用
- 自动测试设备(ATE)
- 高速数据采集
- 网络
- RF开关
- 视频信号路由
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4588CAI+ |
28-SSOP-5.3_MM
|
|
|
| MAX4588CAI+T |
28-SSOP-5.3_MM
|
|
|
| MAX4588CWI+ |
28-SOIC_W-300_MIL
|
|
|
| MAX4588CWI+T |
28-SOIC_W-300_MIL
|
|
|
| MAX4588EAI+ |
28-SSOP-5.3_MM
|
|
|
| MAX4588EAI+T |
28-SSOP-5.3_MM
|
|
