MAX5078数据手册和产品信息

发布时间: 2024-11-11 09:18:31

来源: analog.com

特性

4V至15V的单电源供电

供出/吸入驱动峰值电流达4A

20ns (典型值)传输延时

反相和同相输入之间保持匹配延时

V _DD / 2 CMOS (MAX5078A)/TTL (MAX5078B)逻辑输入

0.1 x V _DD (CMOS)和0.3V (TTL)逻辑输入滞回

+18V的逻辑输入(独立于V _DD 电压)

低输入电容：2.5pF (典型值)

40µA (典型值)的静态电流

-40°C至+125°C的工作温度范围

6引脚TDFN封装

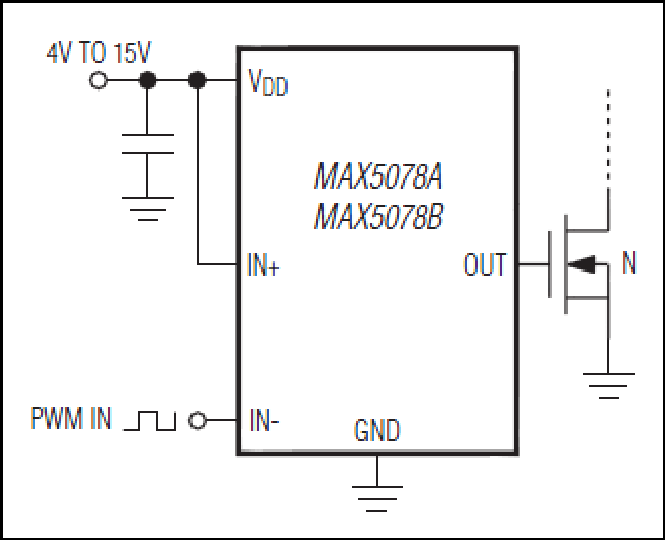

MAX5078A/MAX5078B高速MOSFET驱动器可供出或吸收4A的峰值电流。这些器件在驱动5000pF容性负载时具有20ns的快速传输特性和20ns的上升、下降时间。传输延时最小，并在反相和同相输入之间保持匹配。较高的供出和吸收峰值电流能力、低传输延时和高热效封装使MAX5078A/MAX5078B十分适合高频和大功率电路。

MAX5078A/MAX5078B采用4V至15V单电源工作，没有开关操作时消耗电源电流仅40µA (典型值)。这些器件的内部逻辑电路可防止输出级发生穿通，在高开关频率下有助于降低工作电流。逻辑输入带有保护功能，防止电压高于+18V，而且与V _DD 电压无关。MAX5078A具有CMOS输入逻辑电平，MAX5078B则具有兼容于TTL电平的输入逻辑。

MAX5078A/MAX5078B提供反相输入和同相输入，对MOSFET的控制具有更大的灵活性。它们采用6引脚TDFN (3mm x 3mm)封装，工作在-40°C至+125°C汽车级温度范围。

应用

DC-DC转换器
电机控制
功率MOSFET开关
电源模块
开关模式电源

数据手册 2

MAX5078: 4A, 20ns, MOSFET Driver Data Sheet (Rev.2) 10/04/2012

MAX5078: 4A、20ns、MOSFET驱动器 Data Sheet (Rev.1) 09/06/2006

可靠性数据 1

MAX5078 Reliability Data 01/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX5078BATT+	Thin Dual Flatpack No Leads, Exposed Pad	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5078BATT+T	Thin Dual Flatpack No Leads, Exposed Pad	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
