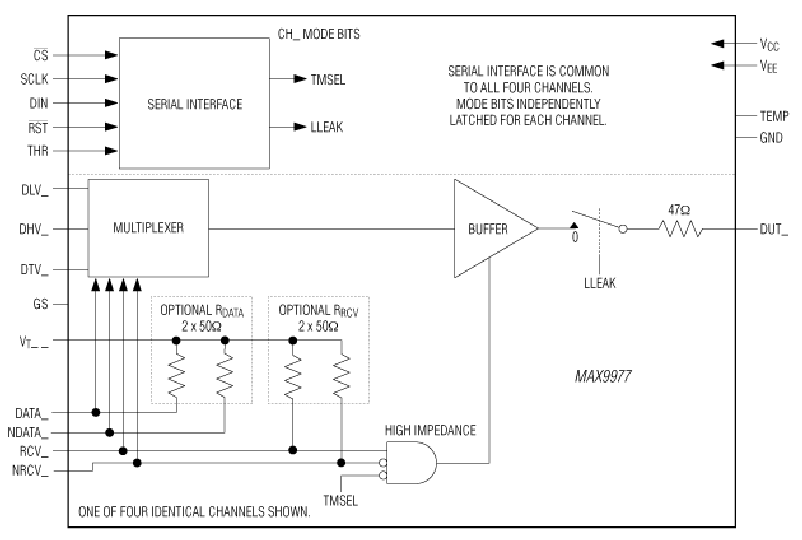

MAX9977:功能框图
.
特性
  • 低功耗:0.8W/通道
  • 高速:3V P-P 时1200Mbps,1V P-P 时1800Mbps
  • 低定时偏差
  • -1.5V至+6.5V宽工作电压范围
  • 便于与多种逻辑电平接口
  • 有源端接(第3级驱动)
  • 控制输入端具有50Ω端接电阻
  • 低增益、失调误差
  • 引脚兼容于MAX9963和MAX9965四通道驱动器
  • .

    MAX9977为四通道、低功耗、高速、引脚电子测量驱动器,每通道含有一个三电平引脚驱动器。该驱动器具有较宽的工作电压范围和高速工作特性,提供高阻和有源端接(第3级驱动)模式,在低电压摆幅下仍可保持高线性。

    MAX9977提供兼容于1.8V和3.5V的0.4V P-P CML高速差分控制输入,带有内部50Ω (100Ω LVDS)端接电阻,减少了电路板的分立元件数量。MAX9977AD无内部端接。

    通过3线、低压、CMOS逻辑兼容的串口可编程设置MAX9977的低泄漏、三态/端接模式。

    MAX9977的工作范围为-1.5V至+6.5V (请联系工厂,了解其它工作范围),每通道最大功耗仅0.8W。器件可提供100引脚、14mm x 14mm x 0.1mm、0.5mm引脚间距的TQFP封装。封装顶部带有8mm x 8mm的裸焊盘,提高了散热效率。可工作在+60°C至+100°C的器件管芯温度,器件具有管芯温度监控输出。

    应用

    • 中等指标片上系统ATE和存储器应用
    . .
    部分模型 产品周期 描述

    产品 5

    双通道、低功耗、1200Mbps ATE驱动器/比较器,带有35mA负载

    双通道、低功耗、1200Mbps ATE

    双闪存引脚电子/高压开关点阵

    双路引脚参数测量单元

    双路引脚参数测量单元

    引脚电子(PE)/引脚驱动器ATE 2

    量产

    四通道、低功耗、500Mbps ATE驱动器/比较器

    量产

    双通道、低功耗、500Mbps ATE驱动器/比较器,带有35mA负载
