时基设置和内存深度之间的重要性

发布时间:2023-05-05

如果有人在寻找要购买的示波器的偶然机会,关键参数Memory Depth通常只是选择范围的第三个,甚至因此而已。首先,每个人都在考虑带宽,采样率和采集速率或解码选项。但是,如果花几分钟时间考虑一下例如5 GS / sec的采样率或没有足够内存可用的解码选项的价值,那么立即可以意识到,拥有足够的深度是非常重要的内存建立在范围内。在本文中,将借助一个有用的案例来阐明各种参数之间的联系以及内存深度的重要性。


没有人会不同意,如果只需要显示短信号或快速信号或干扰,则主要关注点将是高采样率和足够的带宽(关键字上升时间)。但是,如果必须在更长的时间段内监视信号,并且在信号内部还有一些峰值或压降必须分析,那么绝对有必要拥有深度存储或智能触发与控制的相应组合。可用内存分段。


下图基于采样率,时基设置和内存深度之间的简单关系。可以很容易地看出,如果应该实现更长的显示时间跨度,则唯一的可能就是降低采样率,因为最大可用采集存储器是固定的。

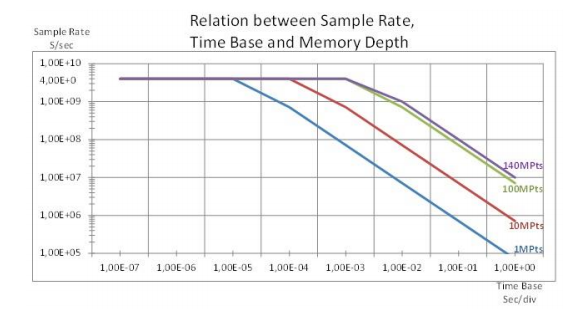

采样率,时基和内存深度之间的关系

该图显示了具有不同的内存大小的影响。随着内存的增加,具有最大采样率的最大显示时间也将被放大。让我们从图中选择两个示例:

1MPts内存(蓝线)允许最大最长140usec的时间跨度SampleRate 4GS /秒

100MPts内存(绿线)允许最大最长14毫秒的时间跨度4GS /秒的采样率

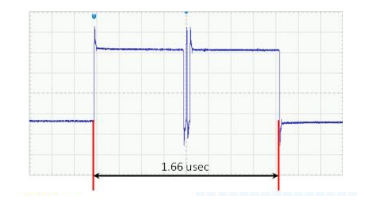

在下面的部分中,将在一个实际示例中显示其好处。使用的测试信号包含8个脉冲串。两个突发之间的时间约为8毫秒,每个突发具有以下形状:

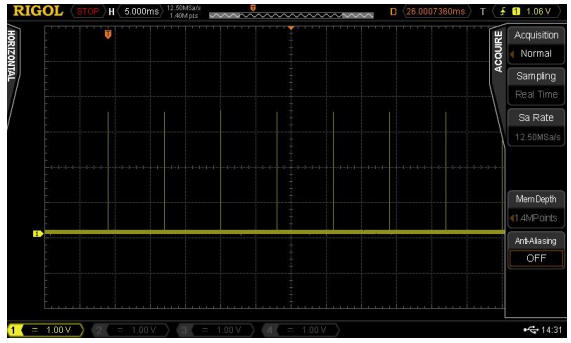

具有8个脉冲串的测试信号

要一次捕获所有8个突发,我们必须将时基设置为5毫秒/格。基于Rigols 14 Division宽屏,我们的总可见时间跨度为70毫秒。边沿触发调整为2 V的上升沿,并激活单次采集。

波形/突发序列将被捕获两次。一次具有“自动”时的存储深度,可达到140MPts(RigolDS4000系列的标准配置),而一次具有“手动”的1.4MPts的有限存储深度。然后,放大一个捕获的峰。


首次采集,并减少了内存深度

同样的采集,使用自动存储深度完成,这意味着最大140MPts。由于显示时间长和最大存储深度,采样率仅从4GSa / sec下降到2GSa / sec。通过此设置,已用内存为140MPts。最初的外观与上面相同,但是缩放视图非常清楚地显示了差异。

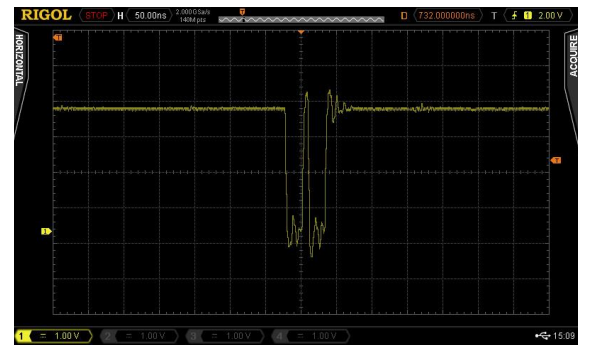

使用自动存储深度完成相同采集的放大视图

还有更多详细信息。即使放大更多,我们仍然可以看到非常出色的数据分辨率。

RigolDS4000和DS6000示波器提供了机架的较大存储深度。这是关键特性,对于获得高无误的估算值至关重要。获得更长的时间并能够放大信号而又不丢失详细信息,使工程师能够以快速正确的方式验证硬件设计或挖掘故障事件,并在开发阶段节省时间和金钱。最重要的是,Rigol Technologies同样提供了创纪录的标准仪器容量。
