特性
- 无需隔直流电容
- 低功耗关断模式，小于0.1µA
- 可调增益(MAX9728A)或固定-1.5V/V增益(MAX9728B)
- 低至0.02%的THD+N
- 高PSRR (1kHz时80dB)，无需LDO
- 集成咔嗒声抑制技术
- 4.5V至5.5V单电源供电
- 较低的静态电流(3.5mA)
-
提供节省空间的封装
- 12引脚薄型QFN封装(3mm x 3mm x 0.8mm)
- 14引脚TSSOP封装(5mm x 4.4mm x 1.1mm)

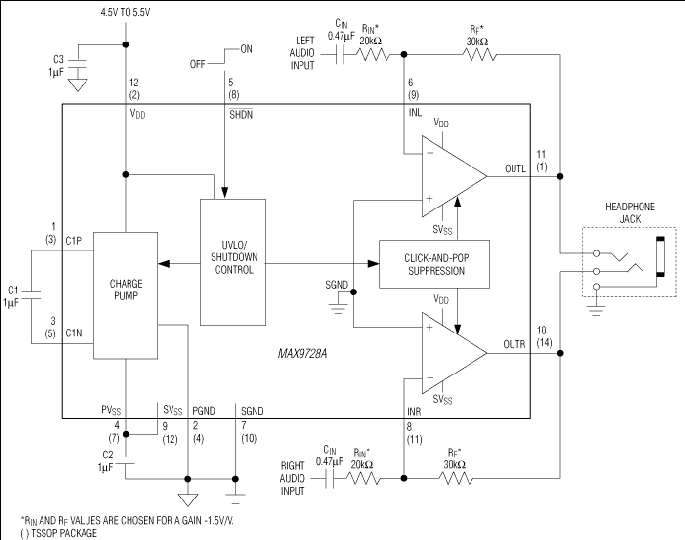

MAX9728A/MAX9728B立体声耳机放大器适用于显示器、笔记本电脑等电路板空间受限的便携式设备。这些器件采用独特的DirectDrive®结构，能够从单电源产生以地为参考的输出，省去了大容量隔直电容，节约了成本和电路板空间，并降低了元件高度。MAX9728A可由外部调节增益，MAX9728B则由内部预设-1.5V/V增益。MAX9728A/MAX9728B每通道可向32Ω负载提供60mW驱动，THD+N仅为0.02%。高电源抑制比(PSRR)在1kHz时为80dB，从而使这些器件能够在没有额外的线性稳压器的情况下，工作在嘈杂的数字电源。完备的咔嗒/噼噗声抑制电路消除了启动和关断时的咔嗒/噼噗声。
MAX9728A/MAX9728B工作在4.5V至5.5V单电源，仅消耗3.5mA电源电流，具有短路和热过载保护，工作在-40°C至+85°C扩展温度范围。器件采用微小的12引脚薄型QFN (3mm x 3mm x 0.8mm)和14引脚TSSOP封装(5mm x 4.4mm x 1.1mm)。
应用
- CRT TV
- DVD播放器
- LCD/PDP显示器
- 多媒体监视器
- 笔记本PC
