特性
- 660ns转换时间
- 20引脚窄体DIP封装
- 无需外部时钟
- 行业标准7820的引脚兼容升级产品
- 100kHz输入信号带宽
- 双极性/单极性输入
- +5V单电源或±5V双电源
- 比率基准电压输入
- 静态和动态测试
- 内部采样/保持

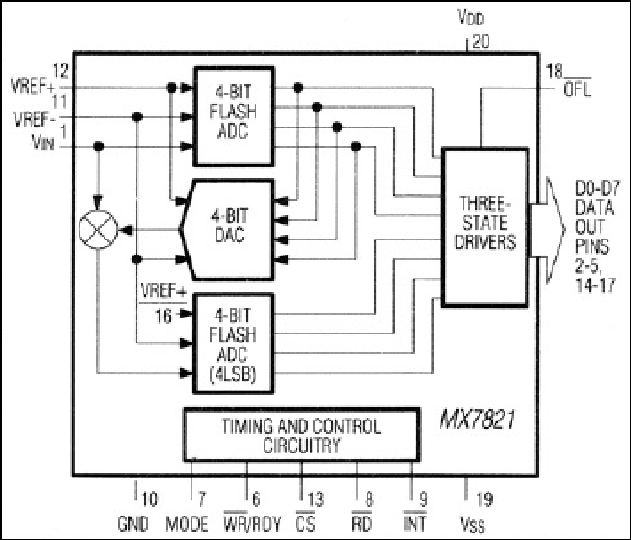

MX7821高速、微处理器兼容(μP)、8位模数转换器(ADC)是行业标准7820的直接升级产品。MX7821采用半Flash技术，转换时间为660ns，而7820为1.36μs。V SS 引脚（7820不提供）支持双电源和双极性模拟输入。
MX7821具有采样保持功能，能够将100kHz信号数字化，并经过静态和动态功能测试。转换器至μP接口显示为不需要外部接口逻辑的存储器位置或输入/输出端口。数据输出使用锁存三态缓冲电路，以便直接连接到μP数据总线或系统输入端口。MX7821提供用于级联器件的溢出输出以实现更高的分辨率。ADC的输入/基准电压配置支持比率操作。有关MX7821操作的详细描述，请参考MX7820数据手册。
应用
- 音频系统
- 数字信号处理
- 高速数据采集
- 高速伺服环路
- 电信
