特性

集成保护功能提高了稳健性

提高对CANH和CANL的保护能力
- ±40V容错能力
- ±40kV ESD HBM保护
- ±12kV接触放电和±15kV气隙放电ESD（ISO 10605、IEC 61000-4-2）保护
- ±25V扩展共模输入范围(CMR)
- 短路保护

发送器主导状态超时功能可防止锁定
热关断

提供灵活的设计选项

降低摆率以减少EMI
低电流待机模式
提供关断引脚以节省功率

提供小型封装选项，以节省PCB面积

8引脚SOT23封装

8引脚SOT23封装

工作温度范围：-40°C至+125°C

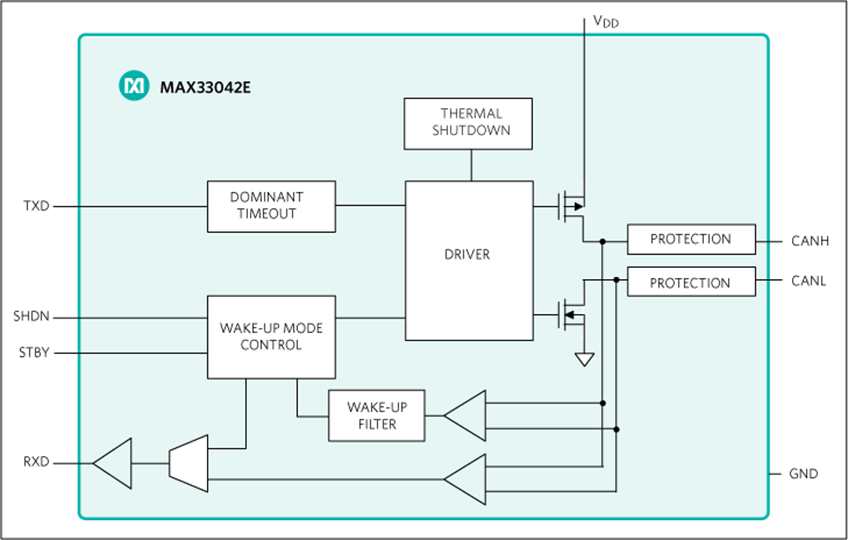

MAX33042E是一款+5V CAN收发器，集成保护功能，适用于工业应用。该器件针对需要过压保护的设备提供扩展的±40V故障保护。该器件还集成了±40kV高ESD人体模型(HBM)保护功能，具有±25V的输入共模范围(CMR)，超过了ISO 11898-2 CAN标准要求（-2V至+7V）。因此非常适合存在一些电气噪声的应用，这些噪声会影响两个节点或系统之间的接地电平。

该器件以高速CAN数据速率运行，在短距离网络上可实现高达4Mbps的速率。大型网络的最大速度可能会受节点数量、所用线缆类型、分支长度和其他因素的限制。MAX33042E提供主导状态超时功能，防止因控制器错误或TXD输入故障导致总线锁定。当TXD保持主导状态（低电平）的时间超过tDOM时，驱动器切换到闲置状态，释放总线负荷并支持其他节点进行通信。

该收发器具有STBY引脚，支持三种工作模式；在地和STBY引脚之间连接一个外部26.1kΩ电阻时，可实现低功耗待机模式、正常的高速模式或低摆率模式。关断引脚有助于器件在发送器和接收器关断时进一步节省功耗。

MAX33042E采用8引脚SOT23和8引脚SOIC封装。两种封装的工作温度范围均为-40°C至+125°C。

应用

楼宇自动化
工业设备
仪表
电机控制

数据手册 1

MAX33042E: +5V, 4Mbps CAN Transceiver with ±40V Fault Protection, ±25V CMR, and ±40kV ESD in 8-Pin SOT23 Data Sheet (Rev.2) 04/14/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX33042EAKA+	8-SOT_23-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX33042EAKA+T	8-SOT_23-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX33042EASA+	8-SOIC_N-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX33042EASA+T	8-SOIC_N-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
