特性
- 采用微型10引脚µMAX封装的双通道USB开关
- 每通道负载高达500mA
- 内置20ms故障消隐
- 符合USB规范
- 输入电压范围：+4.0V至+5.5V
- 静态电流：45µA
- 关断电流：3µA
- 独立关断控制
- 独立的低电平有效FAULT指示器输出
- 热过载保护

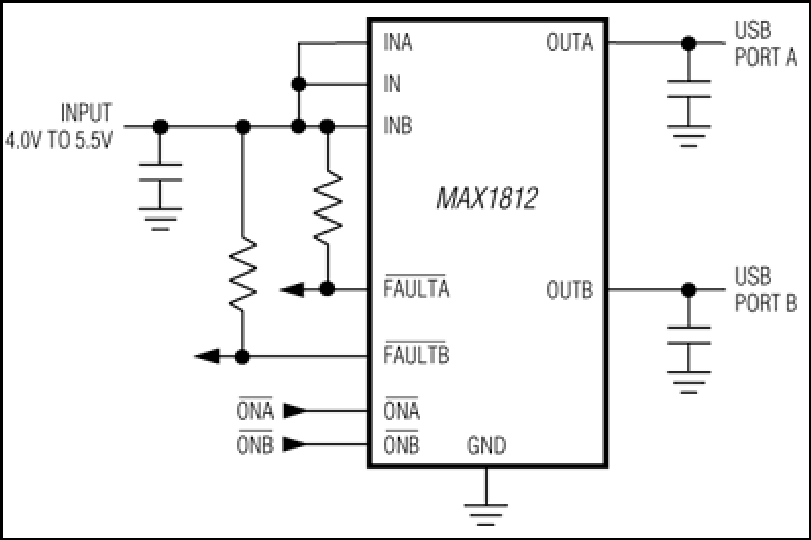

MAX1812是专为USB应用而设计的双通道限流开关。每个通道提供高达500mA的电流并符合USB规范。MAX1812的低静态电源电流(45µA)和关断电流(3µA)可为便携式应用节省电池电量。
MAX1812具有多种安全特性，可确保USB端口受到保护。内置热过载保护可限制功耗和结温。该器件还具有高精度的内部限流电路，可保护输入电源，使其免受过载和短路条件的影响。当发生热过载、限流、欠压闭锁或短路故障时，会通过独立故障信号（低电平有效FAULTA和低电平有效FAULTB）通知微处理器。电路具有20ms故障消隐功能，可忽略瞬时故障，例如在热插拔容性负载时引起的故障，从而防止向主机系统发送误警报。
MAX1812采用节省空间的10引脚µMAX封装。关于该器件的单通道版本，请参考MAX1693、MAX1694和MAX1607数据手册。
应用
- 计算机：台式机、工作站和服务器
- 坞站
- 笔记本电脑
- PDA与掌上电脑
- USB集线器
- USB端口
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1812EUB+ |
10-MINI_SO-N/A
|
|
|
| MAX1812EUB+T |
10-MINI_SO-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
MAX1812EUB+
量产
MAX1812EUB+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
