MAX2655数据手册和产品信息

发布时间: 2024-11-11 09:19:17
来源: analog.com

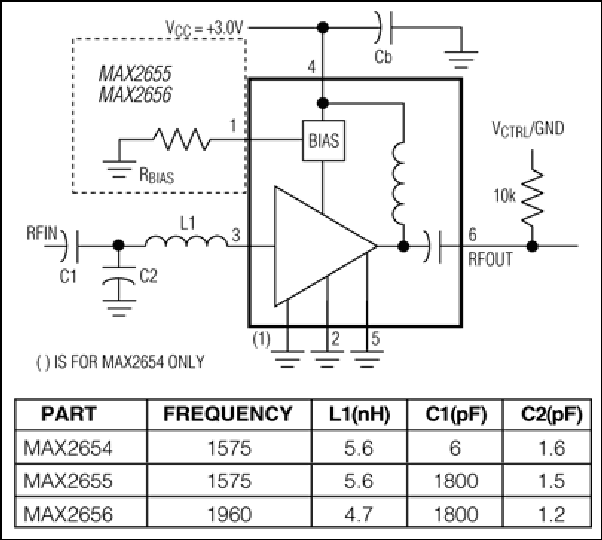

MAX2654、MAX2655、MAX2656:典型工作电路
.
特性
  • 低噪声系数
    • MAX2654:1.5dB(1575MHz时)
    • MAX2655:1.45dB(1575MHz时)
    • MAX2656:1.9dB(1960MHz时)
  • 高增益
    • MAX2654:15.1dB(1575MHz时)
    • MAX2655:14.1dB(1575MHz时)
    • MAX2656:13.5dB(1960MHz时)
  • 12.7dB增益步进(仅MAX2656)
  • 集成50Ω输出匹配
  • 通过一个偏置电阻设置可变IP3(仅MAX2655/MAX2656)
  • 0.1µA关断模式(仅MAX2654/MAX2655)
  • +2.7V至+5.5V单电源供电
  • 超小型6引脚SC70封装
.

MAX2654/MAX2655/MAX2656高三阶交调截取点(IP3)、低噪声放大器(LNA)专为GPS、PCS、WLL和卫星电话系统应用而设计。MAX2654/MAX2655/MAX2656集成片内50Ω内部输出匹配,无需外部匹配元件。MAX2654/MAX2655的关断功能可将工作电流降至0.1µA,无需外部电源开关。

MAX2654在1575MHz的GPS频率下工作,增益为15.1dB,噪声系数为1.5dB,电流消耗仅5.8mA。MAX2655采用高输入IP3设计,可改善蜂窝应用中的操作,避免蜂窝功率放大器信号泄漏到GPS接收器中。MAX2656专为PCS电话应用而设计,高增益模式下的增益为13.5dB,低增益模式下的增益为0.8dB(通过逻辑控制进行选择),噪声系数为1.9dB。

MAX2655/MAX2656的IP3可通过单个外部偏置电阻(RBIAS)调节,支持针对特定应用优化电源电流。

MAX2654/MAX2655/MAX2656通过+2.7V至+5.5V单电源供电,采用微型6引脚SC70封装。

应用

  • DCS/PCS蜂窝电话
  • 蜂窝电话中的GPS接收器
  • 卫星电话
  • 无线本地环路(WLL)
.

数据手册 2

设计笔记 2

技术文章 5

.

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2655EXT+ Single Chip Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX2655EXT+T Single Chip Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.
部分模型 产品周期 描述

低噪声放大器 1

量产

300MHz至2500MHz SiGe超低噪声放大器

.

评估套件 3

MAX2654EVKIT

MAX2654、MAX2655、MAX2656评估板

MAX2656EVKIT

MAX2654、MAX2655、MAX2656评估板

MAX2655EVKIT

MAX2654、MAX2655、MAX2656评估板
