MAX14757数据手册和产品信息

发布时间: 2024-11-11 09:18:59
来源: analog.com

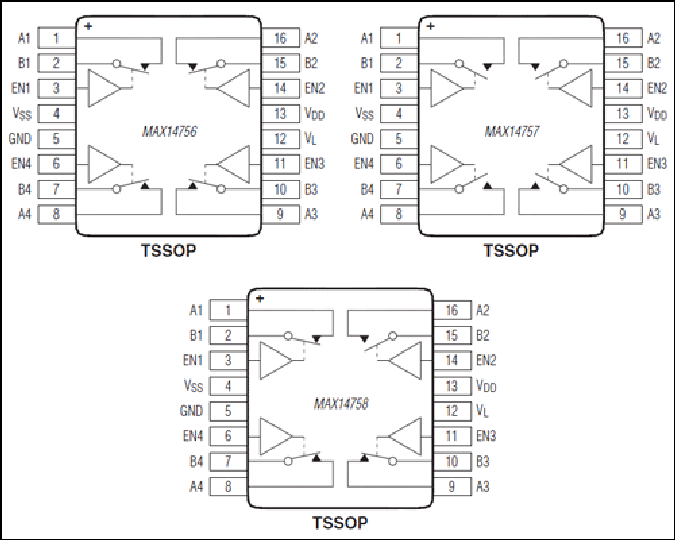

MAX14756、MAX14757、MAX14758:功能框图
.
特性
  • 采用+10V至+70V单电源供电
  • 工作在高达±35V的双电源电压
  • 10Ω (最大)导通电阻
  • 0.004Ω (典型值) R ON 平坦度
  • +85°C时,具有2.5nA (最大)关断漏电流
  • 过压/欠压箝位直通保护二极管
  • 500µA (典型值)电源电流
  • TSSOP 16引脚封装
  • -40°C至+85°C环境温度范围
  • 功能兼容于DG411、DG412和DG413
  • 高达+125°C时,确保功能正常
.

MAX14756/MAX14757/MAX14758为具有10Ω (最大)低导通电阻的模拟开关,适合于双向传输。所有器件均具有满摆幅模拟信号范围。单极性应用中,采用+10V至+70V单电源供电;双极性应用中,采用±35V双电源供电。双极性电源可以有偏差,不一定对称。

MAX14756为四通道常闭(NC)单刀/单掷(SPST)开关;MAX14757为四通道常开(NO) SPST开关;MAX14758为两路NO、两路NC SPST开关。这些开关具有5Ω (典型值)导通电阻和0.01nA (典型值)导通漏电流,导通电阻平坦度为0.004Ω (典型值)。

器件适用于绝大多数模拟信号的路由和切换,确保工作在-40°C至+85°C扩展级温度范围。但在允许增大漏电流的前提下,也可以工作在+125°C。

应用

  • ATE系统
  • 音频信号路由/切换
  • 电池管理
  • 环境控制系统
  • 工业控制系统
  • 仪表
  • 医疗系统
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14757EUE+ Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14757EUE+T Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

ASSEMBLY

MAX14757EUE+

量产

MAX14757EUE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX14757EUE+

量产

MAX14757EUE+T

量产
