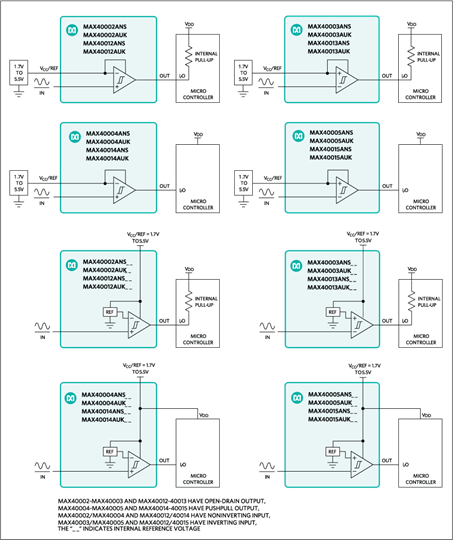

MAX40002, MAX40003, MAX40004, MAX40005, MAX40012, MAX40013, MAX40014, MAX40015: Typical Operating Circuits
.
特性
  • 采用小型0.73mm x 0.73mm、4引脚WLP封装和5引脚SOT23封装，节省电路板空间
  • 500nA超低工作电流，在比较器持续监控的应用中有助于节省电池电量
  • 1.7V至5.5V电源电压范围，支持1.8V、2.5V、3V和5V系统
  • 输入电压范围：0.1V至5.5V
  • 外部基准电压范围：1.7V至5.5V
  • 提供各种工厂调整基准电压，无需外部基准电压源，节省了电路板空间和成本：
    • 0.2V、0.5V、0.9V、1.222V
    • 传输延迟：9µs
  • 额定温度范围：–40°C至+125°C
.

MAX40002–MAX40005和MAX40012–MAX40015均为小型、单路比较器，非常适合各种电路板空间和功耗限制超严格的便携式电子应用，如手机、媒体播放器和笔记本电脑。这些比较器采用小型0.73mm x 0.73mm（约两个0402电阻大小）4引脚晶圆级封装(WLP)，以及5引脚SOT23封装。

该器件系列采用1.7V至5.5V（V CC 或外部V REF ）电源供电，仅消耗500nA的电源电流。这些器件具有较宽的0.1V至5.5V输入电压范围，与电源电压无关，并且即使断电时（V CC 或外部V REF = 0V）也能在输入端保持高阻抗。此外，内部滤波功能可提供高RF抗扰度。

MAX40002–MAX40003和MAX40012–MAX40013提供开漏输出，而MAX40004–MAX40005和MAX40014–MAX40015提供推挽输出。MAX40002/MAX40004和MAX40012–MAX40014提供同相输入，而MAX40003/MAX40005和MAX40013–MAX40015提供反相输入（更多信息参见 选型指南 ）。

这些器件还具有内部基准电压源。基准电压在工厂预设，并提供以下电压选项：0.2V、0.5V、0.9V或1.222V（参见 订购信息 表）。

这些器件的额定温度范围为-40°C至+125°C汽车温度范围。

应用

  • 电子玩具
  • 移动设备
  • 笔记本电脑
  • 便携式仪器仪表
  • 便携式医疗设备
. .
.
