特性
- 670MHz时，最大1.0ps (RMS) 抖动
- 800Mbps数据速率时，最大68ps (P-P) 抖动
- 3.3V工作电源
- LVDS安全失效输入(MAX9176)
- 任意输入电平(MAX9177)包括差分CML/LVDS/LVPECL
- 选择输入端和掉电输入端能够承受-1.0V至V CC + 1.0V的电压
- 低功耗CMOS设计
- 10引脚µMAX和QFN封装
- -40°C至+85°C工作温度范围
- 符合ANSI TIA/EIA-644 LVDS标准
- IEC 61000-4-2第4级ESD保护

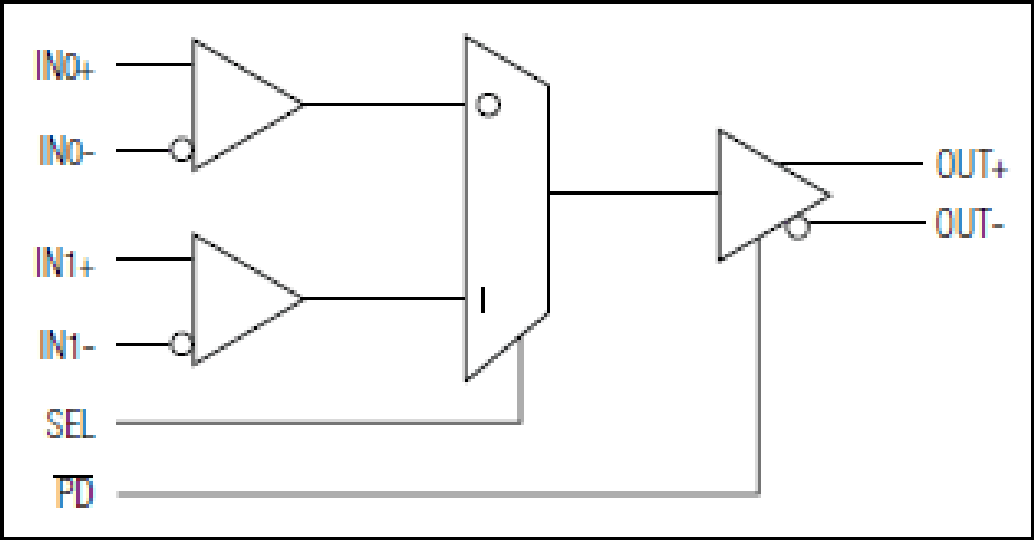

MAX9176/MAX9177是670MHz低抖动、低扭曲的2:1多路复用器，尤其适合于保护切换、环回、时钟和数据分配。这些器件具有68ps的超低峰峰值系统抖动，保证在那些定时误差极为敏感的高速链路中可靠工作。
MAX9716具有安全失效的LVDS输入和LVDS输出。MAX9177接收任何差分输入(CML/LVDS/LVPECL)，提供LVDS输出。控制掉电输入，可以将输出置为高阻。当输入处于开路、无驱动短路或无驱动终端匹配时，MAX9176的安全失效电路驱动输出为高电平。MAX9177具有偏置电路，在输入开路时驱动高电平输出。多路复用选择端和掉电输入兼容于标准的LVTTL/LVCMOS逻辑。
多路复用选择端与掉电输入端可以承受-1V的下冲和V CC + 1V的过冲。MAX9176/MAX9177提供10引脚µMAX和10引脚薄型QFN封装，工作于3.3V单电源，工作温度范围-40°C至+85°C。
应用
- 时钟分配
- 环回
- 保护开关
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9176EUB+ |
10-MINI_SO-N/A
|
|
|
| MAX9176EUB+T |
10-MINI_SO-N/A
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
电平转换器 1 |
||||
|
量产 |
1:2差分LVPECL/LVECL/HSTL时钟和数据驱动器 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
