电工知识:4个二极管做桥式整流怎么接?实物加电路图

发布时间:2024-06-05

怎么用4个二极管做一个整流电路,首先我们要分辨一下二极管的正负极。

本文引用地址:

整流二极管

从上图可以看出,整流二极管的一端有白色的银边,这端为负极。它的特性是正向导通反向截止,所以可以用万用表的二极管档直接判断好坏。

二极管的图形符号

(a)这个是二极管的内部结构示意图,包含一个PN结有正负极,(b)图是它的电路符号,注意区分正负极。怎么利用4个二极管做一个整流电路呢?

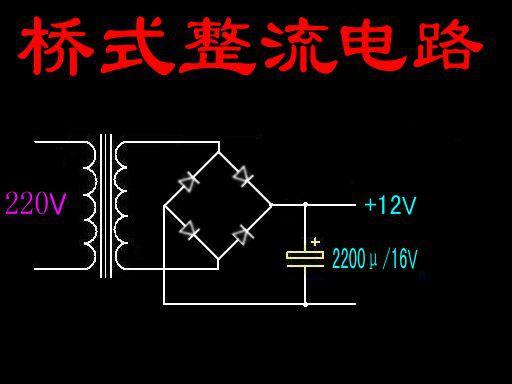

这个是的电路图,我们看一下这四个二极管是怎么连接的?根据图形符号连接实物图应该是这样的。

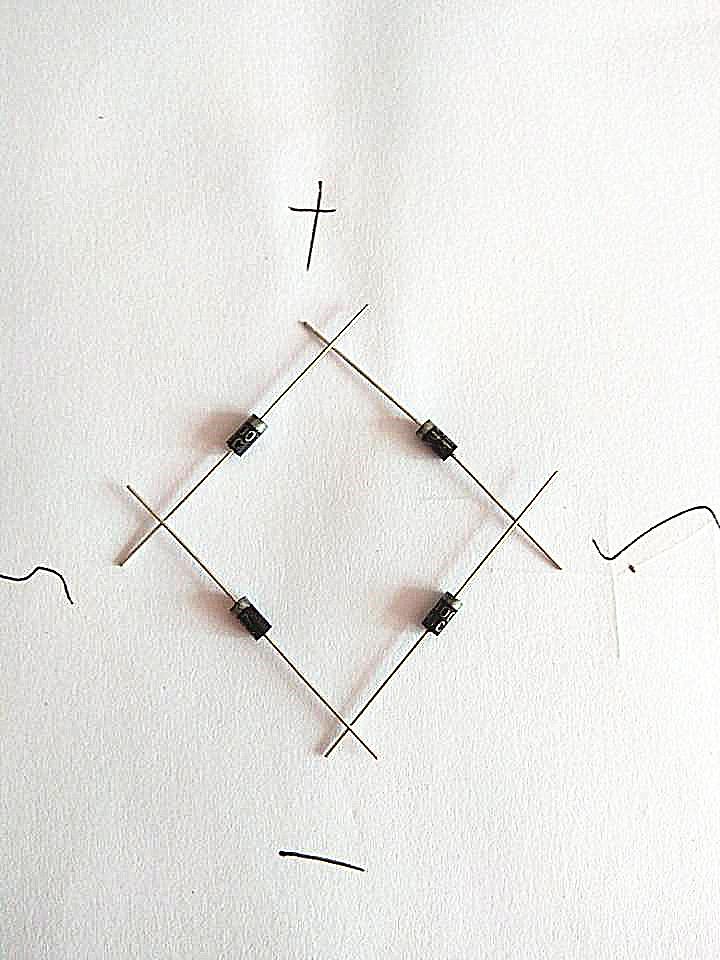

实物连接

连接技巧:4个二极管分两组,两个两个串一起,即一个二极管正极接另一个二极管负极,然后把二组串好的二极管并联,也就是正接正负接负。接点:两个正极是输出的负极端,两个负极是输出的正极端,剩余两个接点是输入的交流端。

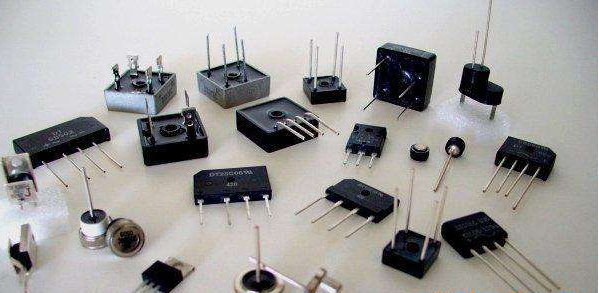

整流桥堆

还有一些整流桥堆,其实是封装的4个二极管,它的连接方式都是相同的。

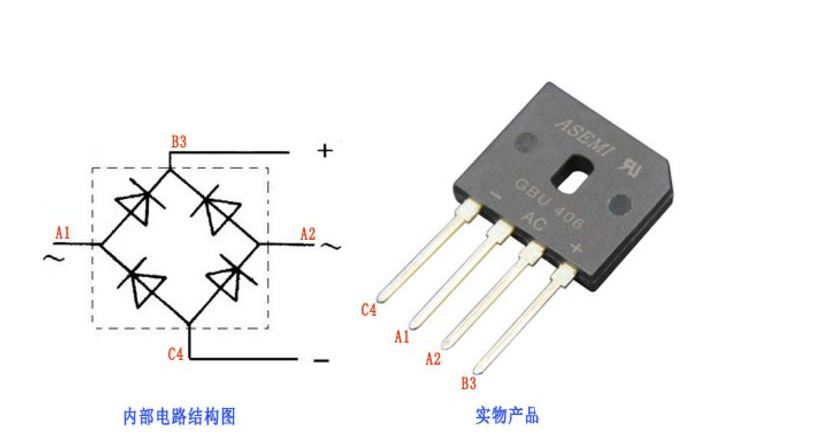

内部连接图

经典案例

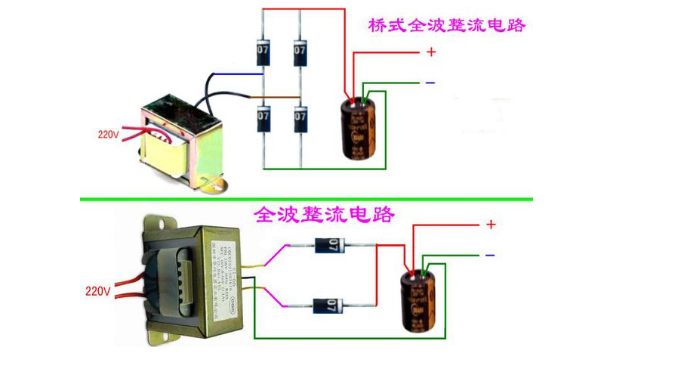

全波整流电路:双电源相同电压全波整流只需2个二极管,单电源桥式全波整流需要4个二极管。上图是最常见的实物连接方法,降压整流滤波。
