米尔国产T507-H开发板,用50行Python代码实现图传和人脸识别

发布时间:2023-03-31

基于国产车规级处理器T507-H开发平台,如何用50行Python代码实现图传和人脸识别?

我们在米尔国产T507-H车规级处理器的开发板上尝试无线图传功能,并且叠加人脸识别检测视频中是否存在人脸。这次使用的是USB摄像头,可以直接接在开发板的接口上。

1. 连接摄像头

连接好摄像头后使用指令dmesg,看到能读取到摄像头。显示为HIK 720p Camera

https://verimake.com/assets/files/2023-03-15/1678883654-819523-2023-02-20-142944.png

接下来使用v4l来检测相机的详细参数。
安装v4l:sudo apt install v4l-utils

使用sudo v4l2-ctl --list-devices查看详细信息与设备号

https://verimake.com/assets/files/2023-03-15/1678883558-174486-2023-02-20-150316.png

2. 使用OpenCV进行人脸识别

这里使用的识别程序借鉴了这个CSDN博主的代码https://blog.csdn.net/qianbin3200896/article/details/123643791

在开始之前,先安装几个依赖。

sudo apt update完成更新
sudo apt install python3-opencv
pip3 install --upgrade pip
pip3 install zmq
pip3 install pybase64

首先在开发板上运行如下程序,读取摄像头数据并将数据发送至PC。

https://verimake.com/assets/files/2023-03-15/1678883568-683432-2023-02-22-170803.png

import cv2
import zmq
import base64
def main():
    '''
    主函数

    '''
    IP = '192.168.2.240' #上位机视频接受端的IP地址
    # 创建并设置视频捕获对象
    cap = cv2.VideoCapture(0)
    print("open? {}".format(cap.isOpened()))
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, 320)  # 设置图像宽度
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 240)  # 设置图像高度

    # 建立TCP通信协议

    contest = zmq.Context()

    footage_socket = contest.socket(zmq.PAIR)

    footage_socket.connect('tcp://%s:5555'%IP)

接着需要在PC上接收开发板传来的信息,将视频分为一帧帧的内容分别存储和处理。当识别到人脸时会用红框圈出。
打开anaconda prompt运行如下内容

import cv2
import zmq
import base64
import numpy as np
def main():
    '''
    主函数
    '''
    context = zmq.Context()
    footage_socket = context.socket(zmq.PAIR)
    footage_socket.bind('tcp://*:5555')
    cv2.namedWindow('Stream',flags=cv2.WINDOW_NORMAL | cv2.WINDOW_KEEPRATIO)

    while True:

        print("监听中")
        frame = footage_socket.recv_string() #接收TCP传输过来的一帧视频图像数据
        img = base64.b64decode(frame) #把数据进行base64解码后储存到内存img变量中
        npimg = np.frombuffer(img, dtype=np.uint8) #把这段缓存解码成一维数组
        source = cv2.imdecode(npimg, 1) #将一维数组解码为图像source
        # img=cv2.imread('1.png',1)
        grayimg = cv2.cvtColor(source, cv2.COLOR_BGR2GRAY)
        face_cascade = cv2.CascadeClassifier('haarcascade_frontalface_default.xml')
        faces = face_cascade.detectMultiScale(grayimg, 1.2, 5)
        for (x, y, w, h) in faces:
            cv2.rectangle(source, (x, y), (x + w, y + h), (0, 0, 255), 2)
        cv2.imshow('frame', source)
        if cv2.waitKey(1) == ord('q'):
            capture.release()
            break

 if __name__ == '__main__':
    '''
    程序入口

    '''
    main()

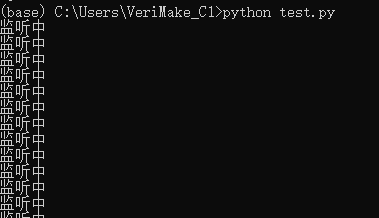

正常工作时会一直print监听中。

 https://verimake.com/assets/files/2023-03-15/1678883582-549429-2023-02-22-171323.png

此时可以在pc上弹出的窗口中看到摄像头画面,有人脸出现也能自动识别。不过存在一定的延迟。

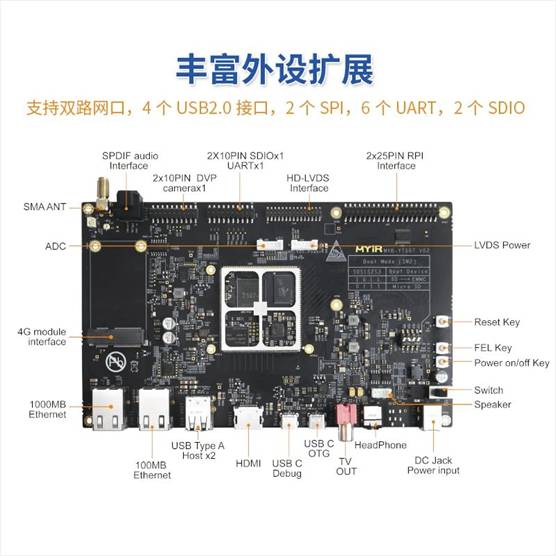

MYD-YT507H开发板由米尔电子于2022年推出和销售,搭载了全志的车规级T507-H处理器,具有超高性能和丰富的外设资源,是优秀的国产工业CPU平台。屏蔽罩下的是全志的T507-H处理器:


米尔MYD-YT507H开发板

集成四核Cortex–A53,主频1.5GHz,符合汽车AEC-Q100测试要求;
支持4K视频编解码;
支持LVDS、HDMI、RGB以及CVBS四种显示输出接口;
支持双屏同显、双屏异显,支持MIPI CSI 、DVP摄像头输入;提供流畅的用户体验和专业的视觉效果。
搭载的1GB DDR4内存与8GB eMMC;
开发板拥有丰富的外设扩展:SD卡槽、持双路网口,4个USB2.0接口,1个SPI,2个SDIO;
工业级板卡的工作温度范围为-40℃ - +85℃;
核心板为邮票孔设计。
