研发客服【导读】变压器是电力系统中的关键设备，它的正常运行是电力系统安全、可靠、稳定、经济运行的重要保证。电力变压器运行时，绕组周围存在着交变的磁场，因电磁感应的作用，高压绕组与低压绕组之间，低压绕组与铁心之间，铁心与外壳之间存在着寄生电容，带电绕组将通过寄生电容的耦合作用，使铁心对地产生悬浮电位，因铁心及其它金属构件与绕组的距离不相等，使各构件之间存在着电位差，当两点之间的电位差达到能够击穿其间的绝缘时，便产生火花断续放电，对变压器油和固体绝缘产生不良影响，故需要把铁心与外壳连接，使它与外壳等电位。

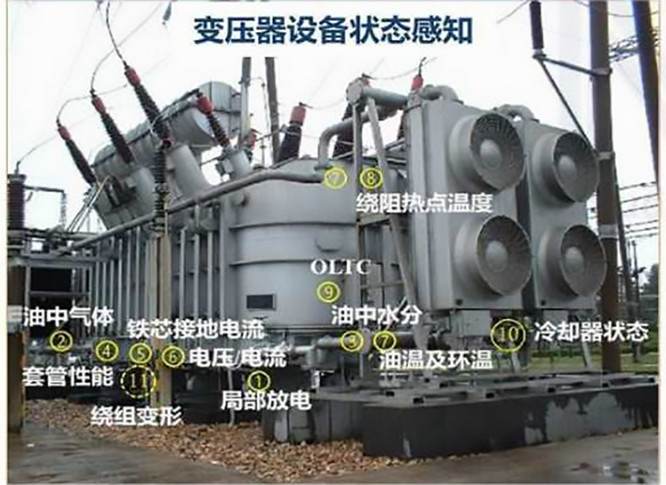

若铁心或其他金属构件有两点或多点接地时，接地点就会形成闭合回路，造成环流，会引起变压器本体局部过热，导致油分解，进而导致绝缘性能下降，严重时，会使铁心硅钢片烧坏，造成主变重大事故，故主变铁心必须接地。否则铁心对地会产生悬浮电压或铁心多点接地而产生发热故障，严重威胁变压器以及电网的安全。通过对铁心接地电流的监测，能及时发现铁心多点接地等故障，防患于未然，把故障消灭在萌芽状态。

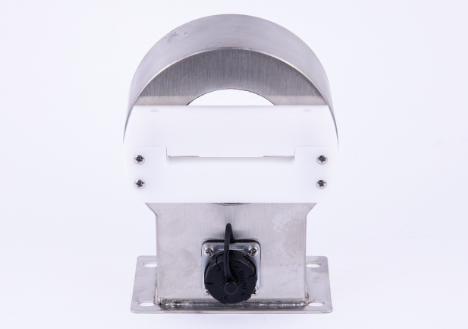

BNWXL-60W型变压器铁芯接地传感器是专门配套客户端“变压器铁心及夹件接地电流监测装置”，用于监测变压器铁心及夹件接地故障电流，可实现对铁心接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障。更重要的是能为此类设备的状态检修提供可靠的数据依据。
选用起始导磁率高的材料做铁芯，采用了独特的深度负反馈技术和多层金属屏蔽措施，能够对铁芯全自动补偿，使铁芯工作在理想的零磁通状态。该传感器能够准确检测100μA—700mA的工频电流。相位变换误差不大于0.01°，具有良好温度特性和电磁场干扰能力，完全满足复杂的电站现场干扰下的设备取样的精确度。
产品特点
● 穿心式紧固铜排结构，适配孔径φ60内的母线或55mm×10mm铜排；
● 可准确测量μA级电流，测量精度高，线性度好；
● 多重屏蔽，抗干扰能力强，能在复杂环境下工作；
● 可选屏蔽线或航空插输出；
● 特殊防水防锈蚀金属外壳，环氧树脂封灌，可在户外长期工作。
应用范围
变压器铁芯接地在线监测；高压套管绝缘在线监测；氧化锌避雷器绝缘在线监测；电流、电压互感器与电容器在线监测；高压带电显示器。
性能指标
外形及安装尺寸
