ADCLK914数据手册和产品信息

发布时间: 2024-11-11 09:21:04
来源: analog.com

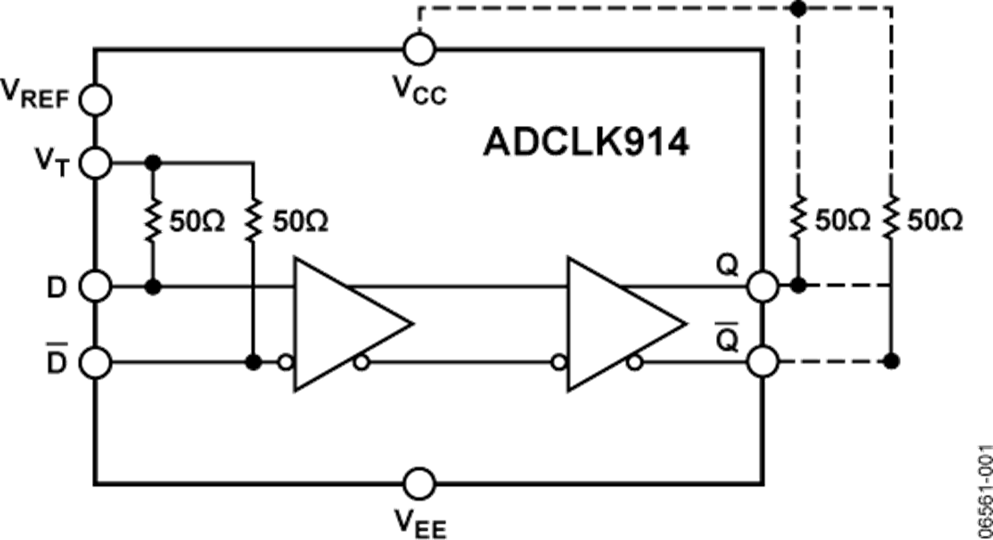

ADCLK914 Functional Block Diagram

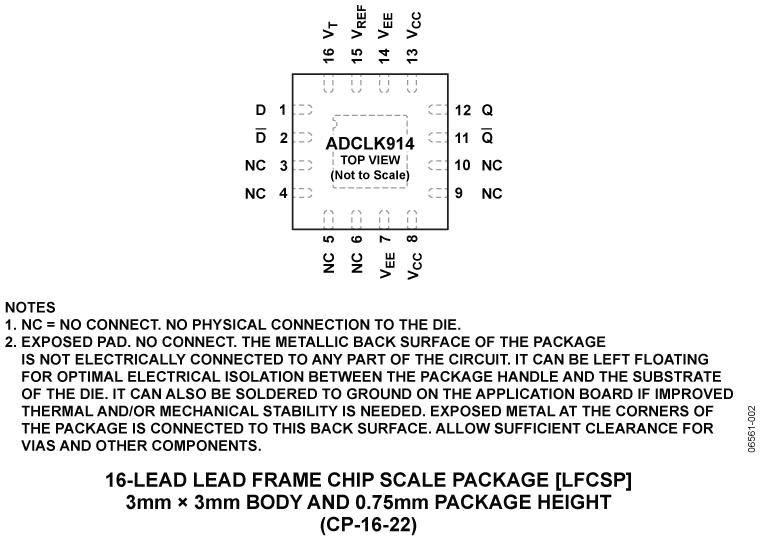

ADCLK914 Pin Configuration
.
特性
  • 7.5 GHz工作频率
  • 160 ps传播延迟
  • 100 ps输出上升时间/下降时间
  • 110 fs随机抖动
  • 片内输入端接电阻
  • 扩展工业温度范围：
    −40°C to +125°C
  • 3.3 V电源(V CC − V EE )
.
ADCLK914是一款采用ADI公司专利的互补双极性(XFCB-3)硅锗(SiGe)工艺技术制造的超快型时钟/数据缓冲器。ADCLK914具备高压差分信号(HVDS)输出，适合用于驱动ADI最新的高速数模转换器(DAC)。ADCLK914具备单个差分开集输出。

ADCLK914缓冲器的工作频率高达7.5 GHz，其传播延迟为160 ps，仅增加110 fs的随机抖动(RJ)。

输入具有100 Ω中心抽头片内端接电阻，并接受LVPECL、CML、CMOS、LVTTL或LVDS(仅交流耦合)。 V REF 引脚可用来为交流耦合输入提供偏置。

HVDS输出级可以直接将每端1.9 V驱动至端接于V CC 的50 Ω传输线路中，从而获得3.8 V的总差分输出摆幅。

ADCLK914采用16引脚LFCSP封装。额定工作温度范围为扩展的工业温度范围−40°C至+125°C。

应用

  • 时钟和数据信号恢复
  • 高速转换器时钟
  • 宽带通信
  • 蜂窝基础设施
  • 高速线路接收机
  • ATE和高性能仪器仪表
  • 电平转换
  • 阈值检测

.

数据手册 1

用户手册 1

应用笔记 9

技术文章 3

常见问题 1

. .
