HMC8205数据手册和产品信息

发布时间: 2024-11-11 09:20:48
来源: analog.com
HMC8205BF10 Functional Block Diagram
HMC8205BF10 Circuit Diagram
HMC8205BF10 Pin Configuration
.
特性
  • 高 P SAT :46 dBm
  • 高功率增益:20 dB
  • 高 PAE:38%
  • 瞬时带宽:0.3 GHz 到 6 GHz
  • 电源电压:V DD = 50 V,1300 mA
  • 10 引脚 LDCC 封装
.

HMC8205BF10是一款氮化镓(GaN)宽带功率放大器,在瞬时带宽范围为0.3 GHz至6 GHz时提供45.5 dBm (35 W)功率和38%功率附加效率(PAE)。无需外部匹配便可实现全频段工作。此外,无需外部电感便可实现放大器偏置。同时,RFIN和RFOUT引脚的隔直电容集成到HMC8205BF10中。

HMC8205BF10非常适合脉冲或连续波(CW)应用,如军用干扰发射器、无线基础设施、雷达和通用放大。

HMC8205BF10放大器采用10引脚陶瓷芯片载体(LDCC)封装。

HMC8205BCHIPS是一款氮化镓(GaN)、宽带功率放大器,在瞬时带宽范围为0.4 GHz至6 GHz时提供45.5 dBm (35 W)功率和40%功率附加效率(PAE)。无需外部匹配便可实现全频段工作。无需外部电感便可实现放大器偏置。此外,RFIN和RFOUT引脚的隔直电容集成到HMC8205BCHIPS中。

HMC8205BCHIPS非常适合脉冲或连续波(CW)应用,如军用干扰发射器、无线基础设施、雷达和通用放大。

应用

  • 军用干扰发射器
  • 商用和军事雷达
  • 针对无线基础设施的功率放大器级
  • 测试与测量设备
. . .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
HMC8205BCHIPS CHIPS OR DIE
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC8205BF10 10 ld LDCC (11.43x17.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC8205BF10-50 10 ld LDCC (11.43x17.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 12, 2017

- 17_0199

Change in First Level Packaging for HMC1086F10, HMC1087F10, HMC8205BF10.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 12, 2017

- 17_0199

arrow down

Change in First Level Packaging for HMC1086F10, HMC1087F10, HMC8205BF10.

.

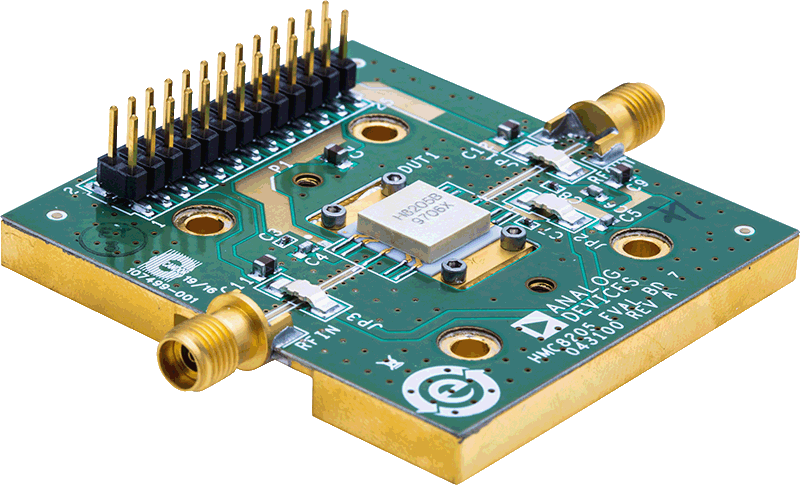

评估套件 1

reference details image

EVAL-HMC8205

HMC8205 评估板

.

工具及仿真模型 3
