特性
- 完整的电源监控和时序控制解决方案，可监控多达10个电源
-
片间总线可简化多器件连接和时序系统操作
- 最多支持4个器件
- 16事件深度的黑盒非易失性故障记录功能
- 10个电源故障检测器，可监控电源
- 精度：<0.5%（所有电压、25°C）
- 精度：<±1.0%（所有电压、所有温度）
-
5个可选输入衰减器，可监控电源
- VH上的14.4 V；VP1至VP4 (VPx)上的6 V
- 5路双功能输入： VX1至VX5 (VXx) </p>
- 高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
- 通用逻辑输入
- 欲了解更多特性，请参考数据手册
ADM1260 Super Sequencer ® 超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。
高速片间总线(ICB)可轻松将多个器件链接在一起。 它可以创建支持时序控制功能的系统，可监控多达40个电源。 使用超级时序控制器配置软件，则ICB的操作对用户是透明的，使多个器件操作如单个虚拟时序控制器一样。
除这些功能外，ADM1260还集成一个12位模数转换器(ADC)和六个8位电压输出数模转换器(DAC)。 利用ADC和DAC可以实现闭环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。
只需极少的外部器件便可执行电源余量微调。 余量微调环路可以用于生产期间的电路板在线测试（例如，验证电路板在电源电压比标称电压低5%时的功能），也可以动态使用，以便精确控制DC-DC转换器的输出电压。
该器件还提供多达10路可编程输入，用于监控多达10个电源的欠压故障、过压故障或窗口外故障。 此外，10路可编程输出可以用作逻辑使能。 其中6路可编程输出也可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。
该器件的逻辑内核是一个时序控制引擎(SE)。 它采用状态机结构，可提供多达63种不同状态。 这种设计可以根据输入状况，对输出进行非常灵活的时序控制。
该器件提供一个非易失性EEPROM模块，可用来存储用户定义信息以及保存多条故障记录；故障记录由用户定义的时序控制引擎在发生特定故障或序列时写入存储器。
该器件通过编程写入EEPROM中的配置数据进行控制。 全部配置可以利用ADI公司超级时序控制器配置软件提供的具有直观图形用户界面(GUI)的软件包进行编程。
应用
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADM1260ACPZ |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
|
| ADM1260ACPZ-RL7 |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
评估套件 1
-web.gif?rev=e39fa56e61124def838a5fe96e1092b9&sc_lang=zh)
EVAL-ADM1260

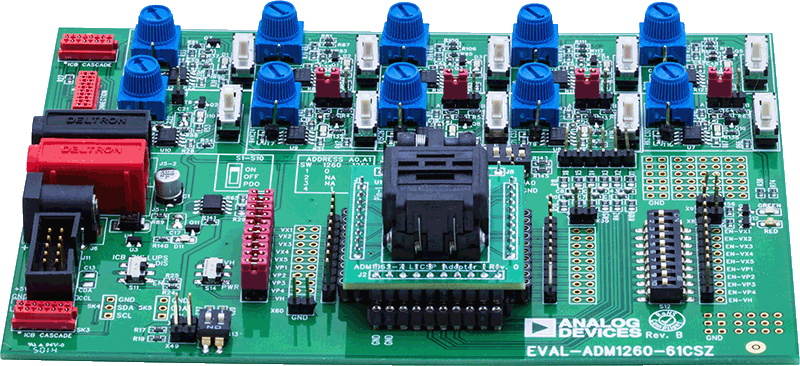

ADM1260 评估板
