特性
- 固定频率，电流模式控制
- 40/60最优交错
- 精确的差分电流检测输入
- 内部5V和3.3V线性调节器的负载能力可达到100mA
- 辅助12V或可调节的150mA线性调节器(仅MAX1537A)
- Dual Mode™反馈—输出可以是3.3V/5V固定电压，也可以是可调输出(双模)
- 开关频率可设置为200kHz/300kHz/500kHz
- 灵活的上电顺序
- 可调节的过压和欠压保护
- 输入电压范围6V至26V
- 2V ±0.75%基准输出
- 电源就绪输出
- 软关断
- 关断电流典型值为5µA

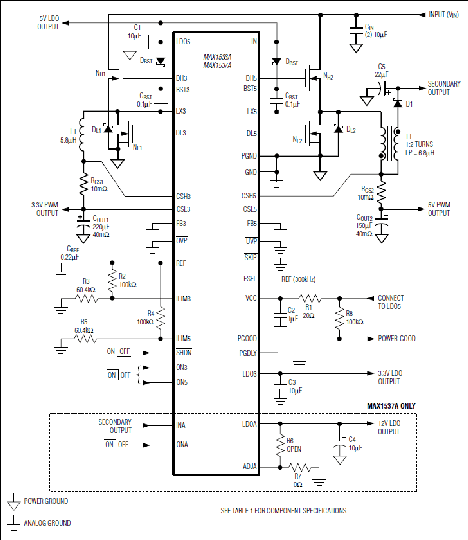

MAX1533A/MAX1537A是双路、降压型、同步整流开关电源(SMPS)控制器，用于在电池供电系统中产生5V/3.3V主电源。该器件采用最优交错的固定频率工作方式，从最低输入到最高输入(26V)的整个输入电压范围内将输入纹波电流降至最低。40/60最优交错一直到输入电压下降至8.3V都不会发生占空比重叠，而使用180°错相工作的调节器在输入降至10V时就出现了占空比重叠。通过一个检流电阻来对输出电流进行检测可实现精确的电流限制，而采用无损电感检流则可以降低功耗。
内带的5V和3.3V线性调节器驱动MAX1533A/MAX1537A及其栅极驱动器，以及外部的常备负载，总共可驱动最高100mA负载。当主PWM调节器工作稳定后，自举开关自动旁路内部线性调节器，为每路线性输出提供最大200mA的电流。另外内部还有一个5V至23V可调的150mA线性调节器，通常用于通过辅助线圈来提供12V电源。
MAX1533A/MAX1537A具有上电顺序控制、电源就绪(PGOOD)输出、数字软启动以及可防止关断时出现负压的内部软关断输出放电等功能。MAX1533A采用32引脚5mm x 5mm薄型QFN封装，MAX1537A采用36引脚6mm x 6mm薄型QFN封装。器件背面的裸露焊盘提高了散热性能，能够满足需要较高的线性常备输出的应用要求。
应用
- 2节至4节Li+电池供电设备
- 笔记本电脑和亚笔记本电脑
- PDA与移动通信
