特性
- 微型SC70封装
-
超低抖动
- 23ps P-P 加性系统抖动(2 23 - 1 PRBS)
- 0.6ps RMS 加性随机抖动
- 0.5ns (最小)过渡时间,以尽可能减小辐射噪声
- 保证400Mbps的数据速率
- 当输入未驱动(开路,终端匹配或短路)时,安全失效电路设置输出为高
- 10mA的低电源电流
- 在安全失效状态时,6mA的低电源电流
- 符合ANSI/EIA/TIA-644 LVDS标准
- 断电模式下,输入输出均处于高阻态
MAX9180是一款400Mbps低电压差分信号(LVDS)中继器,接收单路LVDS输入,再生为另一路LVDS输出。其低抖动,低噪声等特性,尤其适合于缓冲长距离或噪声环境下发送的LVDS信号,如通过电缆和背板等。

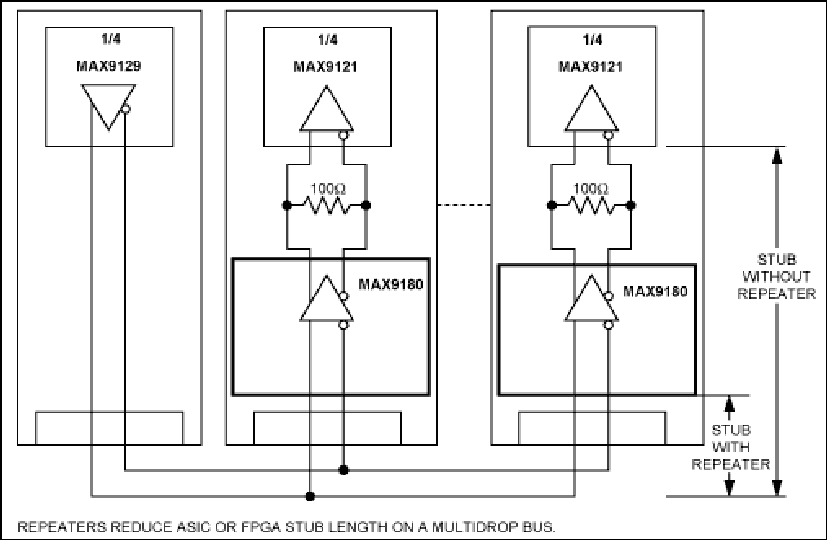

MAX9180的微小尺寸使其特别适合于要求尽可能减小多点背板应用中的分支连线长度。SC70封装(SOT23尺寸的一半)能够将MAX9180置于连接器附近,以尽可能减小分支连线长度和总线上的信号反射。MAX9180的输出与目标IC,如FPGA或ASIC等之间的点对点连接,允许目标IC放置在离总线连接器较远的地方。
23ps P-P 的超低加性系统抖动和0.6ps RMS 的加性随机抖动等特性,保证在那些定时误差极其敏感的高速链路中,尤其是那些包含时钟和数据恢复电路、PLL、串行器或解串器应用中,进行可靠地通讯。MAX9180的转换性能保证400Mbps的数据传输速率,且通过保证0.5ns的最小输出过渡时间,以尽可能减小辐射噪声。
当输入处于未驱动的开路、短路或终端匹配时,MAX9180的安全失效电路设置输出为高。
MAX9180工作于3.3V单电源,仅消耗10mA电源电流,满足-40°C至+85°C的工作温度范围。对于四路总线LVDS (BLVDS)驱动器,请参考MAX9129的数据资料;对于SC70封装的低抖动、低噪声400Mbps LVPECL至LVDS电平转换器,请参考MAX9181的数据资料。
