特性
- 1x/1.5x/2x 充电泵可提供高达 95% 的效率
- 高达 1A 的总输出电流
- 17 个电流源可用作主 (MAIN)、副 (SUB)、RGB、相机 (CAM) 和辅助 (AUX) LED 驱动器
- 可采用二线式 I 2 C ™ 接口来设置 LED 接通/关断、亮度等级和显示屏配置
- 采用跨接电容器边缘速率控制的低噪声恒定频率操作
- 自动充电泵模式切换
- 内部软起动功能限制了启动和模式切换期间的涌入电流
- 开路/短路 LED 保护
- 短路/热保护
- 用于 MAIN 和 SUB 显示屏的 256 种亮度状态
- 用于 RGB 显示屏的 4096 种色彩组合
-
5mm x 5mm 32 引脚 QFN 塑料封装
LTC ® 3208 是一款高集成度多显示屏 LED 控制器。该器件包含一个 1A 的高效率、低噪声充电泵，用于给主、副、RGB、相机和辅助 LED 显示屏供电。LTC3208 只需小型陶瓷电容器和一个电流设定电阻器便可形成一个完整的 LED 电源和电流控制器。
最大显示屏电流由单个外部电阻器来设定。每个显示屏的电流由一个精准的内部电流源来控制。所有显示屏的调光和接通/关断都是通过 I2C 串行接口来实现的。主显示屏和副显示屏可提供 256 个亮度等级，RGB 和相机显示屏可提供 16 个亮度等级。可通过 I2C 端口把 4 个辅助电流源独立地分配给由 CAM、SUB、MAIN 或 AUX DAC 所控制的显示屏。

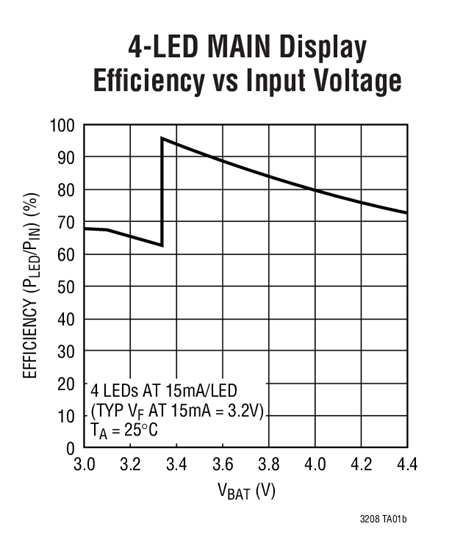

LTC3208 充电泵根据 LED 电流源两端的电压来优化效率。该器件加电后进入 1x 模式，并将在任一被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件切换至 1.5x 模式，随后的压降则把 LTC3208 切换至 2x 模式。该器件采用小巧的 5mm x 5mm 32 引脚 QFN 封装。
Applications
- 视频/采用 QVGA + 显示屏的照相手机
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3208EUH#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3208EUH#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
