大家在日常生活中经常会用到很多电气，那么这些电气内部都有电源电路，通常情况下，电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该 220 伏交流变成低压交流电 ， 再用整流电路变成脉动的直流电 ， 最后用滤波电路滤除脉流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高， 所以有需要再增加一个稳压电路。
交流——>变压——>整流——>滤波(得到不稳压直流)——>稳压管——>稳压直流
二、整流电路

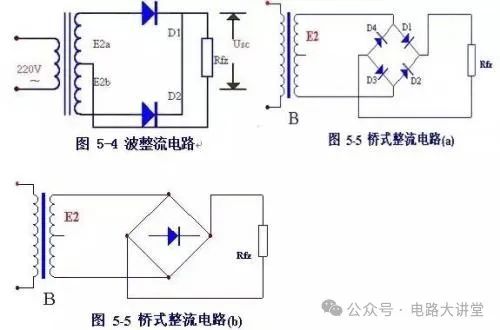

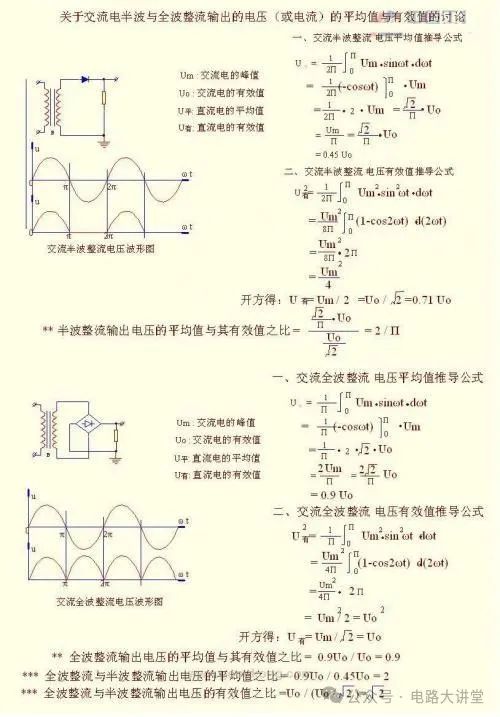

三 滤波电路
( 1 )电容滤波

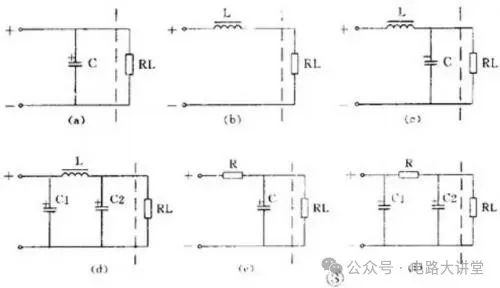

把电容器和负载并联，如图 3 ( a ) ，正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
( 2 )电感滤波
把电感和负载串联起来，如图 3 ( b ) ，也能滤除脉动电流中的交流成分。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中;当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
( 3 ) L 、 C 滤波
用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母 “ L ” ， 被称为 L 型 ，见图 3 ( c ) 。用 1 个电感和 2 个电容的滤波电路因为象字母 “ π ” ，被称为 π 型 ，
见图 3 ( d ) ，这是滤波效果较好的电路。
( 4 ) RC 滤波
电感器 的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。同样，它也有 L 型，见图 3 ( e ) ; π 型，见图 3 ( f ) 。
