- 双通道、12/10/8位串行DAC，4mm x 4mm薄型QFN与TSSOP封装
- 12位建立至1/2 LSB只需3µs (最大)
-
积分非线性
- 1 LSB (最大) MAX5290/MAX5291 A级(12位)
- 1 LSB (最大) MAX5292/MAX5293 (10位)
- 1/2 LSB (最大) MAX5294/MAX5295 (8位)
- 保证单调，±1 LSB (最大) DNL
- 两个用户可编程数字I/O端口
- +2.7V至+5.25V的模拟单电源
- +1.8V至AV DD 数字电源
- 20MHz 3线SPI/QSPI/MICROWIRE与DSP兼容的串行接口
- 无扰动上电输出复位至零点、中点或满刻度
- 单位增益或加载/感应输出缓冲器

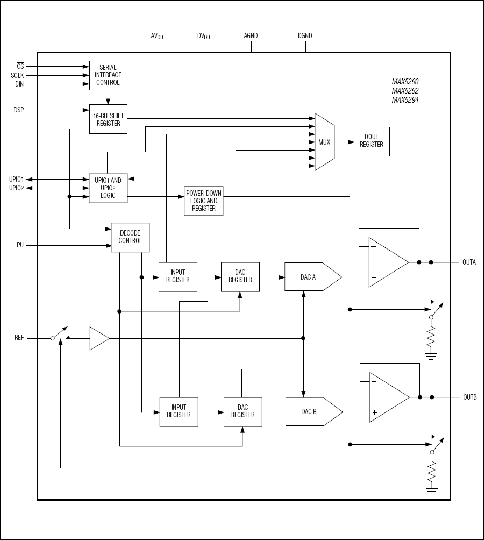

MAX5290–MAX5295双通道、12/10/8位、电压输出模数转换器(DAC)具有缓冲输出，12位时的最大建立时间为3µs。这些DAC工作在2.7V至5.25V的模拟电源与分离的1.8V至3.6V数字电源下。20MHz 3线串行接口与SPI™、QSPI™、MICROWIRE™以及数字信号处理器(DSP)协议兼容。多个器件可以直接访问或菊花链方式共享同一个串行接口。MAX5290–MAX5295提供两个多功能、用户可编程、数字I/O端口。DAC输出具有外部可选的上电状态，可以是零点、中点满刻度。软件可选的FAST与SLOW建立模式，在FAST模式下能减小建立时间，在SLOW模式下可以减小电源电流。
MAX5290/MAX5291是12位DAC，MAX5292/MAX5293是10位DAC，MAX5294/MAX5295是8位DAC。MAX5290/ MAX5292/MAX5294提供单位增益配置的输出缓冲器，而MAX5291/MAX5293/MAX5295提供加载/感应结构的输出缓冲器。MAX5290–MAX5295的工作温度范围是-40°C至+85°C，采用节省空间的4mm x 4mm、16引脚薄型QFN与6.5mm x 5mm、14引脚和16引脚TSSOP封装。
应用
- 自动测试设备(ATE)
- 自动调谐
- 数字增益与失调调节
- 高速并行DAC至串行DAC升级
- 工业过程控制
- 微处理器(µP)控制系统
- 运动控制
- 便携式仪表
- 功率放大器控制
- 可编程衰减器
- 可编程电压及电流源
