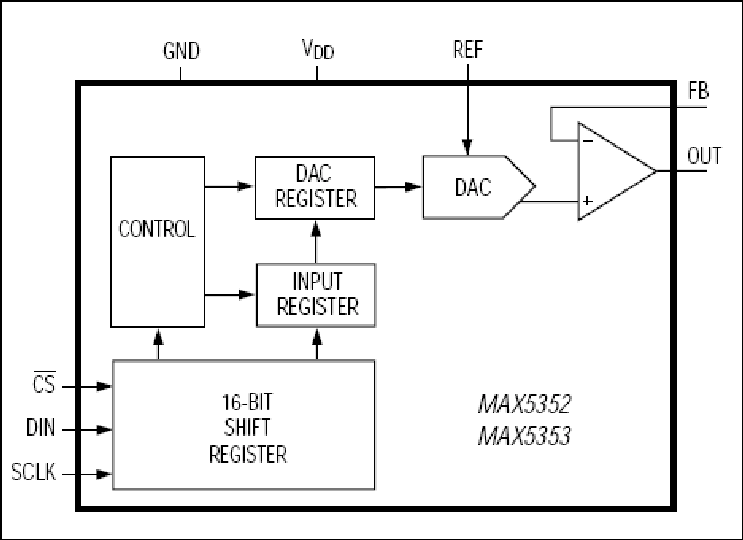

MAX5352、MAX5353:功能原理框图
.
特性
  • 具有可配置输出放大器的12位DAC
  • +5V单电源供电(MAX5352)
  • +3.3V单电源供电(MAX5353)
  • 低电源电流:
    • 正常工作模式为0.28mA
    • 关断模式为2µA
  • 采用8引脚µMAX封装
  • 上电复位可将DAC输出清零
  • 与SPI/QSPI和MICROWIRE兼容
  • 用于直接光耦合器接口的施密特触发器数字输入
  • +3.3V MAX5353直接与+5V逻辑进行接口
.

MAX5352/MAX5353集成了低功耗、电压输出、12位数模转换器(DAC)和精密输出放大器,采用8引脚µMAX ® 或DIP封装。MAX5352采用+5V单电源供电,MAX5353采用+3.3V单电源供电。两款器件的电源电流消耗均小于280µA。

输出放大器的反相输入可供用户实现特定增益配置、远程检测和高输出电流能力。因此,MAX5352/MAX5353非常适合用于包括工业过程控制的各种应用。其他特性包括软件关断和上电复位。串行接口与SPI /QSPI 和MICROWIRE 兼容。此DAC有一个双缓冲输入,采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字将数据加载到输入寄存器中。DAC寄存器可以独立更新,也可以与输入寄存器同时更新。所有逻辑输入均与TTL/CMOS逻辑兼容,并通过施密特触发器进行缓冲,以支持直接与光耦合器进行接口。

应用

  • 数字增益与失调控制
  • 通用产品
  • 工业过程控制
  • 运动控制
  • 远端工业控制
. .
