特性
- 2.7V至5.5V单电源工作
- 217Hz下具有极高的-93dB PSRR
- 向4Ω负载提供1.4W输出功率(每路通道)，具有1%的THD+N
- 差分输入
- 内部固定增益以便减少元件数量
- 可调的增益选择(MAX9718A/MAX9719A)
- 100nA低功耗关断模式
- 上电/断电时，无咔嗒/噼噗声
- 改进性能、引脚兼容升级LM4895 (MAX9718D/G)
- 1.8V逻辑兼容

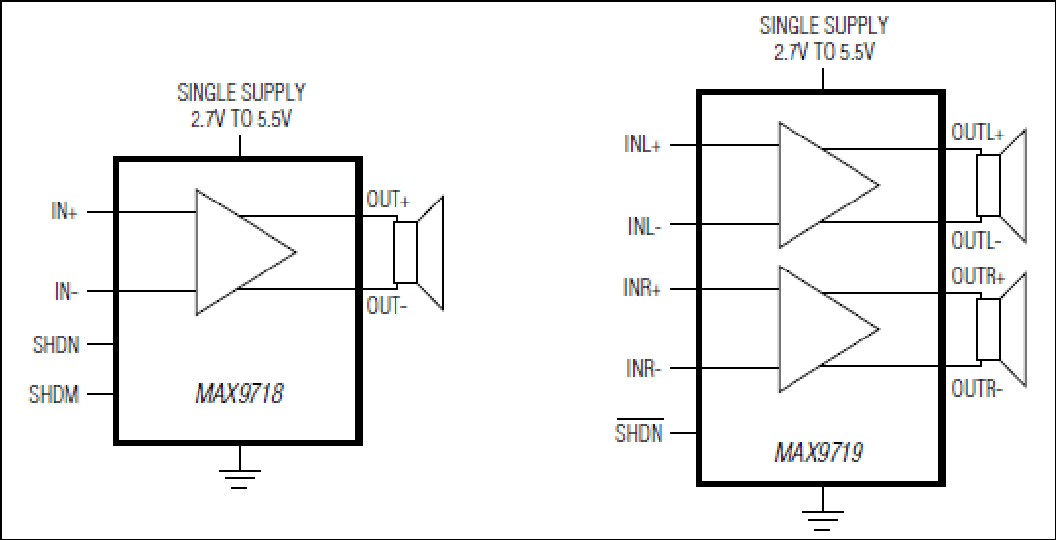

MAX9718/MAX9719为差分输入音频功率放大器，特别适合用于具有内置扬声器的便携式音频设备。差分输入结构改进了噪声抑制和提供共模抑制。桥接负载(BTL)结构尽可能地减少了外部元件数量，同时提供高质量的功率音频放大。MAX9718为单声道放大器，而MAX9719为用于立体声系统的双声道放大器。两种器件均能够在+5V单电源下向4Ω负载输出1.4W连续的平均功率，且THD+N低于1%。该类器件提供可调增益的放大器，或0dB、3dB或6dB内部固定增益的放大器，以减少元件数目。
关断输入模式禁止偏置产生电路和放大器，将静态电流损耗减少到100nA以下。MAX9718关断输入能够设置为高电平有效或低电平有效。该类器件具有Maxim广泛应用的咔嗒/噼噗声抑制电路，能够降低启动和关断期间的咔嗒/噼噗声。
MAX9718引脚兼容于LM4895，采用9焊球UCSP™、10引脚TDFN或10引脚µMAX®封装。MAX9719采用16引脚TQFN、16引脚TSSOP或16焊球UCSP封装。两种器件均工作在-40°C至+85°C的扩展级温度范围内。
应用
- 移动电话
- PDA
- 便携式设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9719AEBE+T |
N/A
|
|
|
| MAX9719AETE+ |
16-LFCSP-4X4X0.75
|
|
|
| MAX9719AETE+T |
16-LFCSP-4X4X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
MAX9719AEBE+T
最后购买期限
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
MAX9719AEBE+T
最后购买期限
6月 20, 2016
- 1612
ASSEMBLY
MAX9719AETE+
量产
MAX9719AETE+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
6月 20, 2016
- 1612
ASSEMBLY
