特性
- 1.5A单通道buck调节器
- 3V至14V输入电压范围
-
0.8V至99%V
SUP
输出电压范围
- 可I 2 C设置输出电压:0.8V至5V,50mV步长
- 可通过外部反馈电阻设置输出电压:1.55V至99%V SUP
- 1.2V、1.8V或3.3V工厂预设输出选项
-
高效率、低I
Q
延长电池寿命
- 94%峰值效率 @ 7.4V SUP 、3.3V OUT (2520电感)
- 9μA IQ (12V SUP 、1.8V OUT 内部反馈电阻)
- 可选择轻载SKIP和强制PWM模式
- 1MHz或550kHz固定开关频率
-
硬件或软件控制
- 使能输入和电源就绪输出引脚
- 可通过I 2 C完全控制电源操作
-
保护功能
- 逐周期电感峰值限流
- 短路打嗝模式保护、UVLO和热关断保护
- 1ms默认软启动
-
小尺寸
- 1.85mm x 1.4mm (0.7mm最大高度) WLP封装
- 12焊球、0.4mm焊球间距、3 x 4阵列

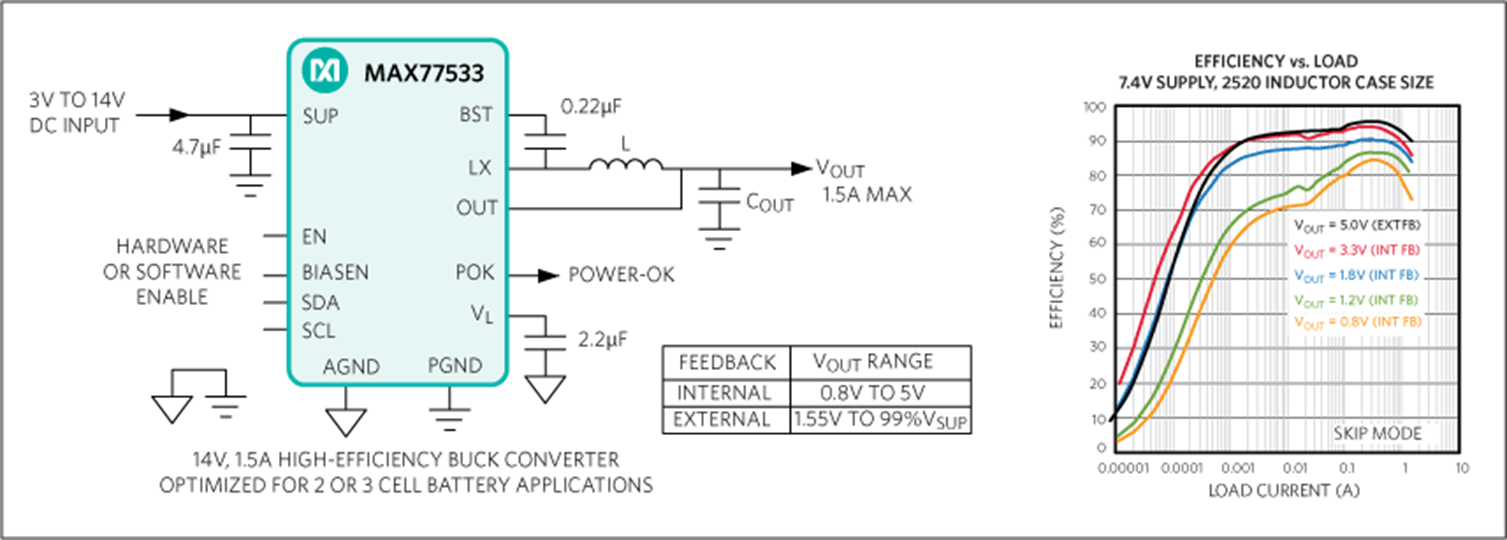

MAX77533为同步整流、1.5A、降压型DC-DC转换器,优化用于2节和3节电池供电和及USB-C供电应用。转换器工作在3V至14V输入电压范围。输出电压可通过I 2 C串口设置,范围为0.8V至5V,步长50mV;也可利用外部反馈电阻调节输出电压,范围为1.55V至99%的电源电压。提供1.2V、1.8V和3.3V工厂预设默认电压,可减少常用电源轨设计的元件数量。器件提供低I Q SKIP模式,允许在轻载下实现高效工作。
专用的使能和电源就绪(POK)引脚简化硬件控制。可选择使用I 2 C串口对器件进行完全编程和控制,实现动态电压调节和系统功耗优化。
内置欠压锁存(UVLO)监测、输出有源放电、逐周期限流、热关断和短路保护等功能,确保在异常条件下的安全操作。
MAX77533采用12焊球、0.4mm焊距晶圆级封装(WLP)。
应用
- 2节/3节高功率密度供电
- 无人机、HD相机和笔记本电脑
- 便携式Li+/锂离子电池供电设备
- 空间受限的便携式电子设备
