特性
- 14位总线宽度(MAX1065)和单字节总线宽度(MAX1066)并行接口
- 高速：165ksps采样速率
- 高精度：±1 LSB DNL (最大)、±1 LSB INL (最大)
- 4.096V、35ppm/°C内置基准
- 外部基准范围：3.8V至5.25V
- 单电源4.75V至5.25V模拟供电
- 2.7V至5.25V数字电源电压
-
低电源电流
- 1.8mA (外部基准)
- 2.7mA (内部基准)
- 0.1mA AutoShutdown模式(10ksps、外部基准)
-
小尺寸
- 28引脚TSSOP封装(14位总线宽度)
- 20引脚TSSOP封装(单字节总线宽度)

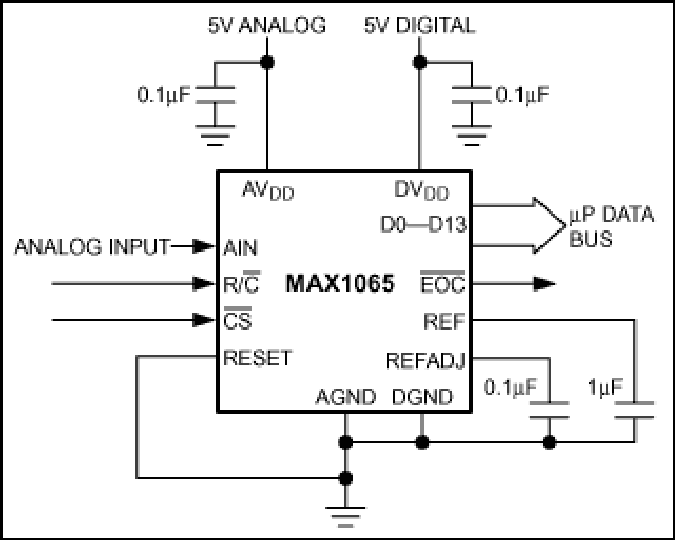

MAX1065/MAX1066 14位、低功耗、逐次逼近模/数转换器(ADC)具有自动关断、工厂调理内部时钟和14位宽度(MAX1065)或字节宽度(MAX1066)的高速并行接口等特性。该器件采用单电源4.75V至5.25V模拟电源和2.7V至5.25V数字电源供电。
MAX1065/MAX1066可利用内部4.096V基准或外部基准，MAX1065/MAX1066在165ksps速率下，采用外部基准时耗电仅1.8mA；采用内部基准时耗电2.7mA。10ksps速率下，工作于AutoShutdown™模式时电源电流可降至0.1mA。
MAX1065/MAX1066非常适合高性能、电池供电的数据采集系统。出色的动态特性和低功耗、小封装等特点使MAX1065/MAX1066成为低功耗、小尺寸产品的理想选择。
14位总线宽度的MAX1065采用28引脚、TSSOP封装，单字节总线宽度的MAX1066采用20引脚TSSOP封装。两款器件均可提供0°C至+70°C商用级和-40°C至+85°C扩展工业级温度范围。
应用
- 加速计测量
- 电缆/桥接测试器
- 数据采集
- 数字信号处理(DSP)
- I/O板
- 工业过程控制
- 温度检测与监视
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1065BCUI+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX1065BEUI+ |
Thin Shrink Small-Outline Package
|
|
